SMLIGHT A1-SLWF-09 | Modularer ESP32 LED-Controller mit vorinstalliertem WLED

SMLIGHT | A1-SLWF-09 | Modularer ESP32 LED-Controller mit WLED & USB-C PD

Bringen Sie Ihre Beleuchtungsprojekte auf ein professionelles Niveau mit dem SMLIGHT A1-SLWF-09. Dieser leistungsstarke, modulare LED-Controller wurde speziell für die Ansteuerung von adressierbaren (digitalen) LED-Streifen in fortschrittlichen Smart-Home-Umgebungen entwickelt. Dank des leistungsstarken ESP32-D0WD-V3-Prozessors mit 16 MB Flash-Speicher und der vorinstallierten WLED-Software können Sie Ihre Beleuchtung mühelos an Ihr zentrales Netzwerk anbinden und beeindruckende Lichteffekte sowie Automatisierungen für Ihre gesamte Beleuchtung im Haus erstellen.

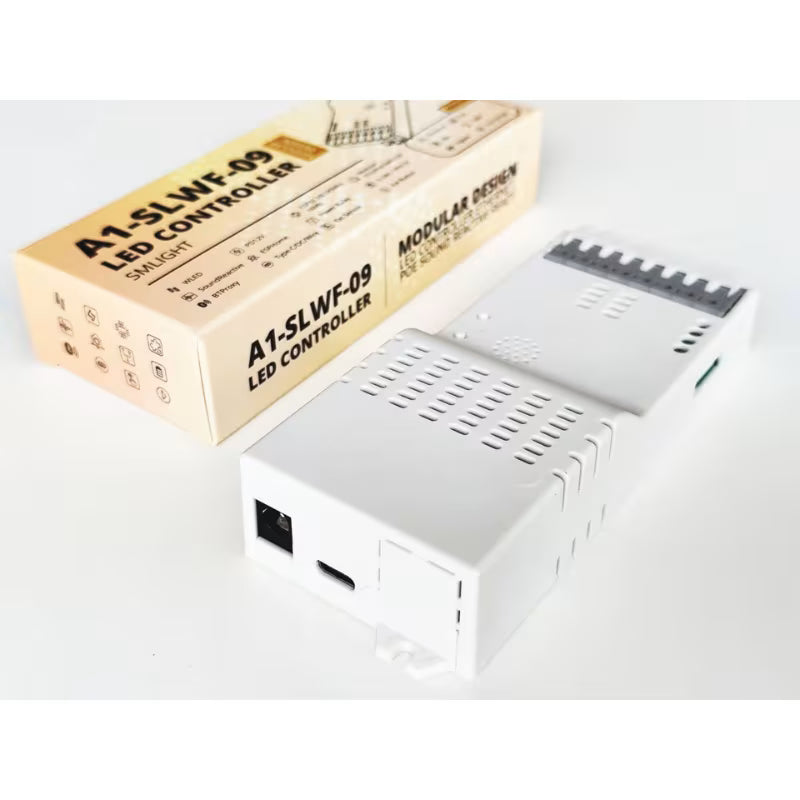

Vielseitige Stromversorgungsoptionen: USB-C PD/QC, DC-Stecker & Schnellklemmen

Der A1-SLWF-09 überzeugt durch einfache Installation und flexible Stromversorgung. Der Controller unterstützt eine breite Eingangsspannung von 5 V bis 24 V DC über einen herkömmlichen 5,5 x 2,1-mm-DC-Anschluss oder über die schraubenlose Schnellanschlussklemme (Fast Wire Terminal). Einzigartig an diesem Controller ist der intelligente USB-C-Anschluss mit Power Delivery (PD)- und Quick Charge (QC)-Unterstützung. Damit können Sie sogar einen 12-V-LED-Streifen direkt über ein geeignetes USB-C-PD-Ladegerät versorgen! Die integrierte MOSFET-Relaissteuerung (GPIO33) sorgt zudem für eine physische Abschaltung der Stromversorgung, um Streuströme und den Standby-Verbrauch Ihrer LED-Streifen vollständig zu eliminieren.

Dual-Kanal-Ansteuerung mit Pegelwandlern & modularen Add-ons

Dank der integrierten hardwareseitigen Pegelwandler wird das Datensignal vom ESP32 rauschfrei in ein sauberes 5-V-Signal umgewandelt, was Flackern bei LEDs und Signalverluste über längere Entfernungen verhindert. Der Controller verfügt standardmäßig über 2 hardwareseitige LED-Ausgangskanäle (erweiterbar über GPIOs) und bietet zwei physische Bedientasten sowie einen DIY-Anschluss für externe Tasten oder einen IR-Empfänger. Darüber hinaus ist der A1-SLWF-09 modular mit separat erhältlichen Erweiterungsmodulen erweiterbar, wie einem LAN8720-Ethernet-Modul für kabelgebundene Netzwerke, einem IEEE 802.3af-PoE-Modul (5 V 1,5–2 A) oder einem hochwertigen ICS-43432-I²S-digitalen MEMS-Mikrofon für geräuschgesteuerte WLED-Lichteffekte und Home-Assistant-Sprachassistenten-Funktionalität.

Ökosysteme & Kompatibilität

• Home Assistant: Reibungslose, 100 % lokale Integration über die native WLED-Integration oder über ESPHome. Kann auch als Bluetooth-Proxy (BTProxy) oder als externes Mikrofon für Home Assistant Voice eingesetzt werden. Sehen Sie sich auch unsere Home Assistant Kategorie für passende Controller und Zubehör an.
• Homey Pro: Direkt steuerbar auf der Homey Pro über die offizielle WLED-App oder über lokale HTTP- und MQTT-Befehle.
• SmartThings: Anbindung über virtuelle Geräte, Webhooks oder übergeordnete Automatisierungen aus einer verbundenen Home Assistant-Instanz.
• Tuya / Smart Life: Geeignet für die Integration über lokale Webhooks oder Cloud-to-Cloud-Verbindungen aus Ihrem zentralen Smart-Home-Controller.

Profi-Tipp von slimhuisje.nl: Verwenden Sie den A1-SLWF-09 als kombinierte WLED-Controller und als Bluetooth-Proxy (BTProxy) für Home Assistant. So steuern Sie nicht nur Ihren LED-Streifen an, sondern vergrößern direkt die Reichweite all Ihrer Bluetooth-Türsensoren und Mope-Sensoren auf dieser Etage!

Funktionen & physische Aktionen

• Bereit vorinstalliert mit WLED: Sofort einsatzbereit mit mehr als 100 dynamischen Lichteffekten und Farbpaletten.
• Integrierter USB/UART-Programmierer: Dank ESP32-Autoboots lässt er sich einfach auf ESPHome, Tasmota oder eigenen Code flashen (kein externer Programmierer erforderlich).
• Intelligente USB-C PD/QC-Unterstützung: Schaltet automatisch zwischen 5 V und 12 V um, wenn eine geeignete USB-PD-Stromversorgung verwendet wird.
• Physisches MOSFET-Relais: Schaltet die Stromversorgung des LED-Streifens vollständig über GPIO33 ab (Überbrückung über Klemme möglich).
• Integrierte Pegelwandler: Sorgt für ein stabiles und störungsfreies 5-V-Datensignal auf 2 separaten LED-Kanälen.
• Schraubenlose Schnellklemmen & DIY-Anschluss: Stromversorgung und Kabel mit nur einem Klick ohne Schraubendreher anschließen.
• Modular erweiterbar: Bietet zugängliche JST-Header für optionale Ethernet-, PoE- und Mikrofonmodule.

Lieferumfang und Abmessungen

• 1x SMLIGHT A1-SLWF-09 LED-Controller

• QR-Code-Aufkleber
• Produktabmessungen: 57 x 30 x 23 mm

Hinweis: Ein Netzteil (USB-C, DC 5,5 x 2,1 mm oder 5 V–24 V Netzteil), LED-Streifen und optionale Add-on-Module (wie das Ethernet-, PoE- oder Mikrofonmodul) sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Technische Daten

Häufig gestellte Fragen (FAQ)

Ist der SMLIGHT A1-SLWF-09 sofort einsatzbereit?

Ja, der Controller wird standardmäßig mit WLED-Firmware geliefert. Sobald Sie ihn an eine geeignete Stromversorgung anschließen und mit Ihrem WLAN-Netzwerk verbinden, können Sie den LED-Streifen sofort über die übersichtliche Web-Oberfläche steuern.

Welche Stromversorgungsoptionen kann ich für diesen Controller verwenden?

Sie können den A1-SLWF-09 auf verschiedene Arten versorgen: über die schraubenlosen Schnellklemmen (5 V–24 V DC), den Standard-DC-Stecker 5,5 x 2,1 mm, ein USB-C-Ladegerät mit Power Delivery (PD/QC für 5 V oder 12 V) oder über Netzstrom mit dem optional erhältlichen PoE-Modul (5 V 1,5–2 A für 5-V-Streifen).

Kann ich ESPHome auf den A1-SLWF-09 installieren?

Absolut! Dank des integrierten USB/UART-Programmierers mit Autoboots-Funktion können Sie den Controller über Ihr USB-C-Kabel einfach auf ESPHome, Tasmota oder eigene Firmware neu flashen, ohne dass Sie zusätzliche Flashtools oder Tastenkombinationen benötigen.

Welche Add-on-Module sind für dieses Modell verfügbar?

SMLIGHT bietet drei optionale Erweiterungsmodule, die über die vorhandenen JST-Header angeschlossen werden können: ein 10/100-Mbps-Ethernet-Modul (LAN8720), ein IEEE 802.3af-PoE-Modul für die Netzstromversorgung und ein hochwertiges ICS-43432-I²S-digitales Mikrofonmodul für geräuschgesteuerte Lichteffekte und Sprachsteuerung.

Sind ein Netzteil, ein LED-Streifen oder Add-ons in diesem Artikel enthalten?

Nein, die Verpackung enthält nur den montierten SMLIGHT A1-SLWF-09 Controller. Eine externe DC-Stromversorgung, ein USB-C-Kabel, ein LED-Streifen und eventuelle Add-on-Module müssen separat erworben werden.
