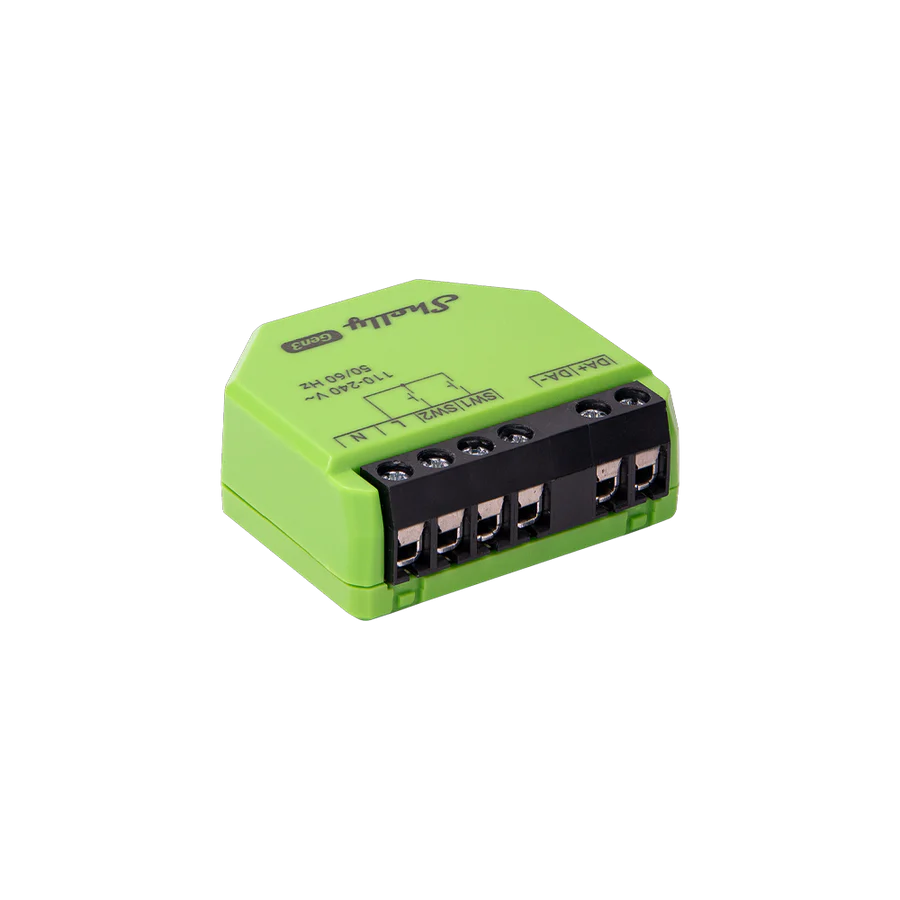

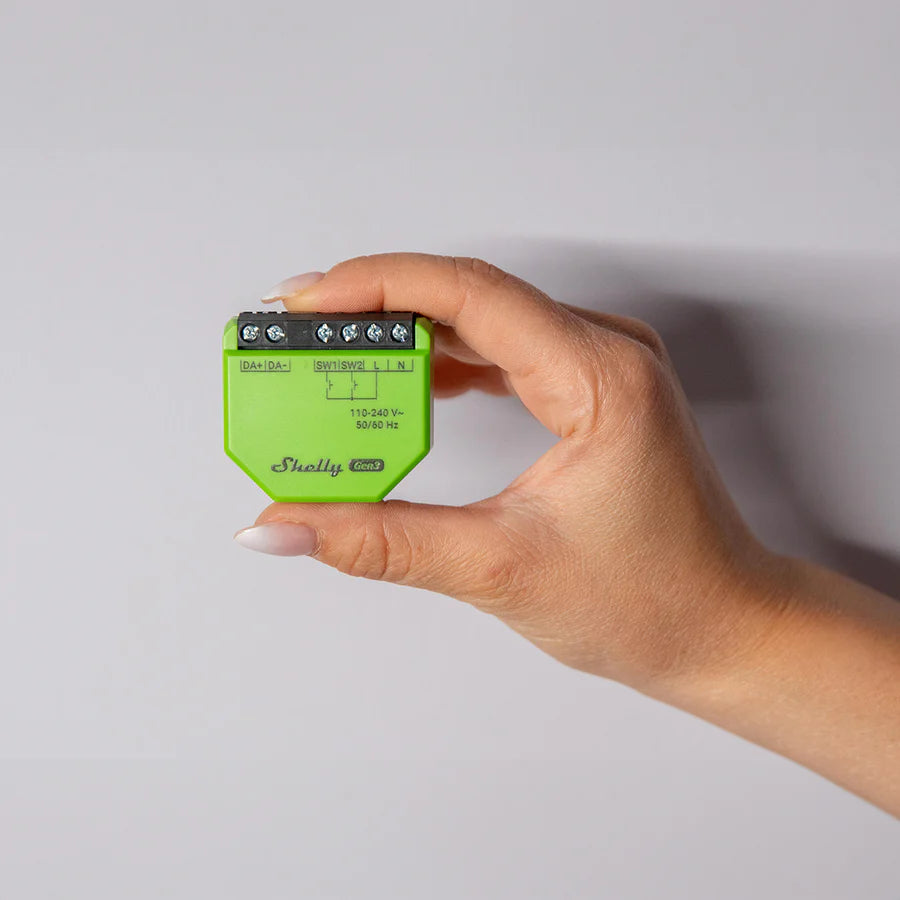

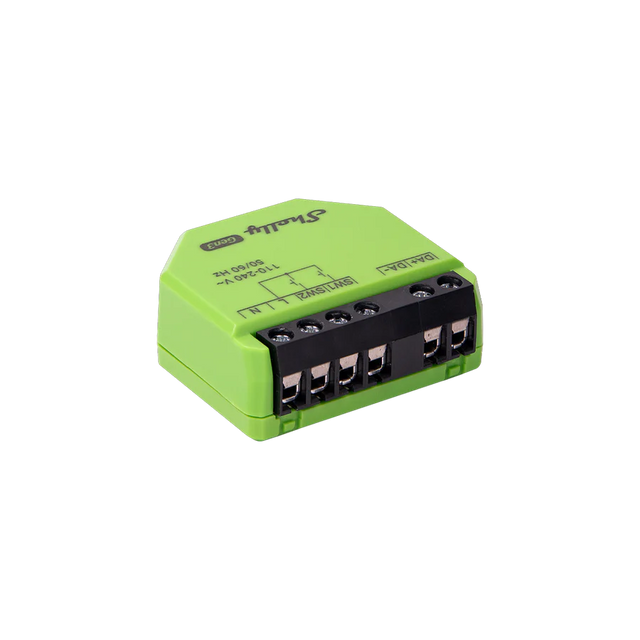

Shelly DALI Dimmer Gen3 – Smarter Unterputz-Dimmer für DALI-Beleuchtung

Smarter WiFi-Controller für DALI-Beleuchtung

DALI-Beleuchtung bietet professionelle Dimmsteuerung, erfordert aber normalerweise einen dedizierten DALI-Controller. Der Shelly DALI Dimmer Gen3 ersetzt diesen Controller und fügt Ihrer bestehenden DALI-Installation WiFi, Bluetooth und Smart-Home-Integration hinzu. So steuern Sie bis zu 5 DALI-Leuchten intelligent über die Shelly-App, Home Assistant oder eine andere Smart-Home-Lösung, ohne neue Verkabelung.

Stromversorgung und Konnektivität

Das Modul arbeitet mit 110-240 V AC (±10%, 50/60 Hz) und benötigt den Neutralleiter (N). Der Eigenverbrauch beträgt weniger als 2 W. WiFi erfolgt über 802.11 b/g/n auf 2,4 GHz mit einer Reichweite von bis zu 30 Metern in Innenräumen. Bluetooth 4.2 bietet eine Reichweite von bis zu 10 Metern in Innenräumen und funktioniert auch bei vorübergehendem Ausfall des WiFi-Netzwerks. Das Modul fungiert auch als WiFi Range Extender für andere Shelly-Geräte in der Nähe.

Funktionalität und Einstellungen

Der Shelly DALI Dimmer Gen3 fungiert als Single-Master-DALI-Applikationscontroller (DT6) und steuert alle angeschlossenen DALI-Leuchten gleichzeitig über Broadcast-Nachrichten. Farbtemperaturregelung (CCT) wird nicht unterstützt; ausschließlich Helligkeitsregelung. Der DALI-Bus liefert garantiert 10 mA bei einer Busspannung von 16 V nominell und einem Kurzschlussschutz unter 35 mA.

Bei Stromausfall am DALI-Bus schalten angeschlossene Leuchten automatisch auf 100% Helligkeit. Über die Einstellungen können Sie minimale und maximale Helligkeit, eine Überblendrate, eine Übergangsdauer von 0 auf 100% und einen Nachtmodus mit abweichendem Helligkeitsniveau einstellen. Zwei Schalteingänge (S1 und S2) unterstützen sowohl Schalter- als auch Tasterbedienung für Ein/Aus und Dimmen.

Erweiterung und Zubehör

Das Modul ist kompatibel mit der Shelly Plus Add-on Schnittstelle für externe Sensorerweiterungen. Kombinieren Sie den DALI Dimmer Gen3 mit anderen Geräten aus der Shelly-Kollektion für ein vollständig automatisiertes Beleuchtungssystem. Möchten Sie auch Nicht-DALI-Beleuchtung dimmen? Sehen Sie sich die anderen Dimmer und Module im Sortiment an.

Sicherheit und Zuverlässigkeit

Der eingebaute Temperatursensor überwacht die eigene Betriebstemperatur. Das Modul ist mit TLS 1.2-Verschlüsselung für sichere Kommunikation ausgestattet. Die Verwendung ist auf Innenräume bei -20 °C bis +40 °C beschränkt. ⚠️ Der erforderliche Sicherungsautomat hat die Charakteristik B oder C mit mindestens 6 kA Ausschaltstrom.

Home Assistant

Der Shelly DALI Dimmer Gen3 integriert sich mit Home Assistant über die Shelly WiFi-Integration.

1. Verbinden Sie das Modul über die Shelly App oder Weboberfläche mit Ihrem WiFi-Netzwerk.
2. Gehen Sie in Home Assistant zu Einstellungen > Integrationen. Das Modul wird automatisch über mDNS gefunden, oder geben Sie die IP-Adresse manuell ein.
3. Nach der Kopplung erscheinen eine Licht-Entität für die Helligkeitsregelung (0-100%), ein interner Temperatursensor und ein Energiesensor.
4. Die lokale Steuerung über die HTTP RPC API ist bestätigt. Eine Cloud-Verbindung ist optional und kann deaktiviert werden.

⚠️ Das Modul steuert alle angeschlossenen DALI-Leuchten als eine Gruppe. Eine individuelle Adressierung einzelner DALI-Leuchten über Home Assistant ist mit diesem Modul nicht möglich.

Homey

Der Shelly DALI Dimmer Gen3 funktioniert mit Homey Pro über die offizielle Shelly-App aus dem Homey App Store. Die Verbindung erfolgt lokal über WiFi. Über Homey Bridge ist die Kopplung nur über die Shelly Cloud möglich. Zigbee und Matter sind für dieses Gerät nicht relevant.

Weitere Plattformen

• Google Home: kompatibel über Shelly Cloud
• Amazon Alexa: kompatibel über Shelly Cloud
• Apple HomeKit: nicht nativ unterstützt, aber über Drittanbieter-Integrationen
• Samsung SmartThings: kompatibel über Shelly Cloud
• Domoticz: kompatibel über MQTT oder die Shelly HTTP API
• KNX: unterstützt über KNXnet/IP

Automatisierungsbeispiele

Beleuchtung automatisch bei Sonnenuntergang dimmen

1. Verbinden Sie den Shelly DALI Dimmer Gen3 über die Shelly-Integration mit Home Assistant.
2. Erstellen Sie eine Automatisierung mit Trigger: Sonnenuntergang (Offset: +15 Minuten).
3. Aktion 1: Stellen Sie die Licht-Entität auf 40% Helligkeit über den Dienst light.turn_on mit brightness_pct: 40 ein.
4. Aktion 2: Fügen Sie einen zweiten Schritt hinzu, der um 23:00 Uhr auf 10% für Stimmungsbeleuchtung dimmt.
5. Speichern Sie und testen Sie über Entwicklerwerkzeuge > Aktionen.

Beleuchtungsschema mit Anwesenheitserkennung

1. Fügen Sie einen Bewegungssensor als Triggerquelle in Home Assistant hinzu.
2. Trigger: Bewegung im Arbeitszimmer erkannt.
3. Bedingung: Uhrzeit zwischen 07:00 und 22:00 Uhr und Helligkeit unter 200 Lux über einen Lichtsensor.
4. Aktion 1: Schalten Sie die DALI-Beleuchtung auf 80% über die Licht-Entität ein.
5. Aktion 2: Stellen Sie einen automatischen Ausschalttimer von 15 Minuten ohne Bewegung über eine Timer-Hilfsentität ein.

Wichtige Hinweise

• ⚠️ Der Neutralleiter (N) ist zwingend erforderlich; eine Installation ohne Neutralleiter ist nicht möglich.
• Das Modul arbeitet als Single-Master-DALI-Controller und teilt den DALI-Bus nicht mit anderen DALI-Mastern.
• Maximal 5 DALI Control Gear Units am Bus bei garantiertem 10 mA Busstrom.
• Farbtemperaturregelung (CCT/DT8) wird nicht unterstützt; ausschließlich DT6 (Helligkeitsregelung).
• Bei DALI-Busstörung schalten alle Leuchten auf 100% Helligkeit.
• Nicht für den Einsatz im Freien geeignet.

Lieferumfang

• 1x Shelly DALI Dimmer Gen3 (S3DM-0A1WW)
• 1x Mehrsprachige Gebrauchs- und Sicherheitshinweise

Kompatibilität

Home Assistant (WiFi), Homey Pro, Google Home, Amazon Alexa, Apple HomeKit (über Drittanbieter), Samsung SmartThings, Domoticz, HomeSeer, IFTTT, KNX (KNXnet/IP), Shelly Smart Control (iOS und Android), MQTT, lokale HTTP API, DALI IEC 62386 (DT6).

Häufig gestellte Fragen

Wie verbinde ich den Shelly DALI Dimmer Gen3 mit Home Assistant?

Verbinden Sie das Modul über die Shelly App oder Weboberfläche mit Ihrem WiFi-Netzwerk. Home Assistant erkennt das Gerät automatisch über mDNS. Gehen Sie zu Einstellungen > Integrationen und akzeptieren Sie die Meldung, oder geben Sie die IP-Adresse manuell ein. Nach der Kopplung erscheint eine Licht-Entität, mit der Sie die Helligkeit einstellen können. Weitere Informationen finden Sie in der Home Assistant-Kollektion.

Brauche ich einen Hub?

Nein. Der Shelly DALI Dimmer Gen3 verbindet sich direkt über WiFi 2,4 GHz mit Ihrem Heimnetzwerk. Ein separater DALI-Controller, Hub oder Abonnement ist nicht erforderlich. Für die Verwendung mit Home Assistant genügt die eingebaute Shelly-Integration.

Wie viele DALI-Leuchten kann ich anschließen?

Das Modul garantiert 10 mA Busstrom, was für maximal 5 DALI Control Gear Units ausreicht. Bei mehr Leuchten oder höherem Busstrombedarf kann der Bus überlastet werden. Überprüfen Sie immer den Stromverbrauch Ihrer DALI-Leuchten im Datenblatt des Herstellers. Der Kurzschlussschutz schaltet bei Strömen über 35 mA.

Kann ich Leuchten einzeln ansteuern?

Nein. Der Shelly DALI Dimmer Gen3 steuert alle angeschlossenen Leuchten gleichzeitig über Broadcast-Nachrichten. Eine individuelle DALI-Adressierung pro Leuchte ist nicht möglich. Möchten Sie einzelne Kanäle ansteuern? Sehen Sie sich die anderen Dimmer und Module im Sortiment an.

Funktioniert das Modul auch ohne WiFi?

Die lokale Bedienung über die beiden Schalteingänge (S1/S2) funktioniert immer, unabhängig von der WiFi-Verbindung. Smartphone-Bedienung und Smart-Home-Integration erfordern eine aktive WiFi-Verbindung. Bluetooth bietet einen begrenzten Fallback für die lokale Bedienung über die Shelly App innerhalb einer Reichweite von 10 Metern.

Unterstützt der DALI Dimmer Gen3 Farbtemperaturregelung?

Nein. Das Modul unterstützt ausschließlich DT6 (Helligkeitsregelung). Farbtemperaturregelung (CCT, DT8) und RGB-Steuerung werden nicht unterstützt. Für intelligente Beleuchtung mit Farbregelung sehen Sie sich die Lampen und Leuchtmittel im Sortiment an.

Ist der Neutralleiter zwingend erforderlich?

Ja. Der Shelly DALI Dimmer Gen3 benötigt einen Neutralleiter (N) für die Stromversorgung. Eine Installation ohne Neutralleiter ist nicht möglich. Dies unterscheidet das Modul vom normalen Shelly Dimmer Gen3, der auch ohne Neutralleiter mit einem Bypass funktioniert.
