Shelly 2PM Gen4 – Doppel-Einbau-Schalter mit Energiemessung

Doppelter Unterputzschalter mit Energiemessung

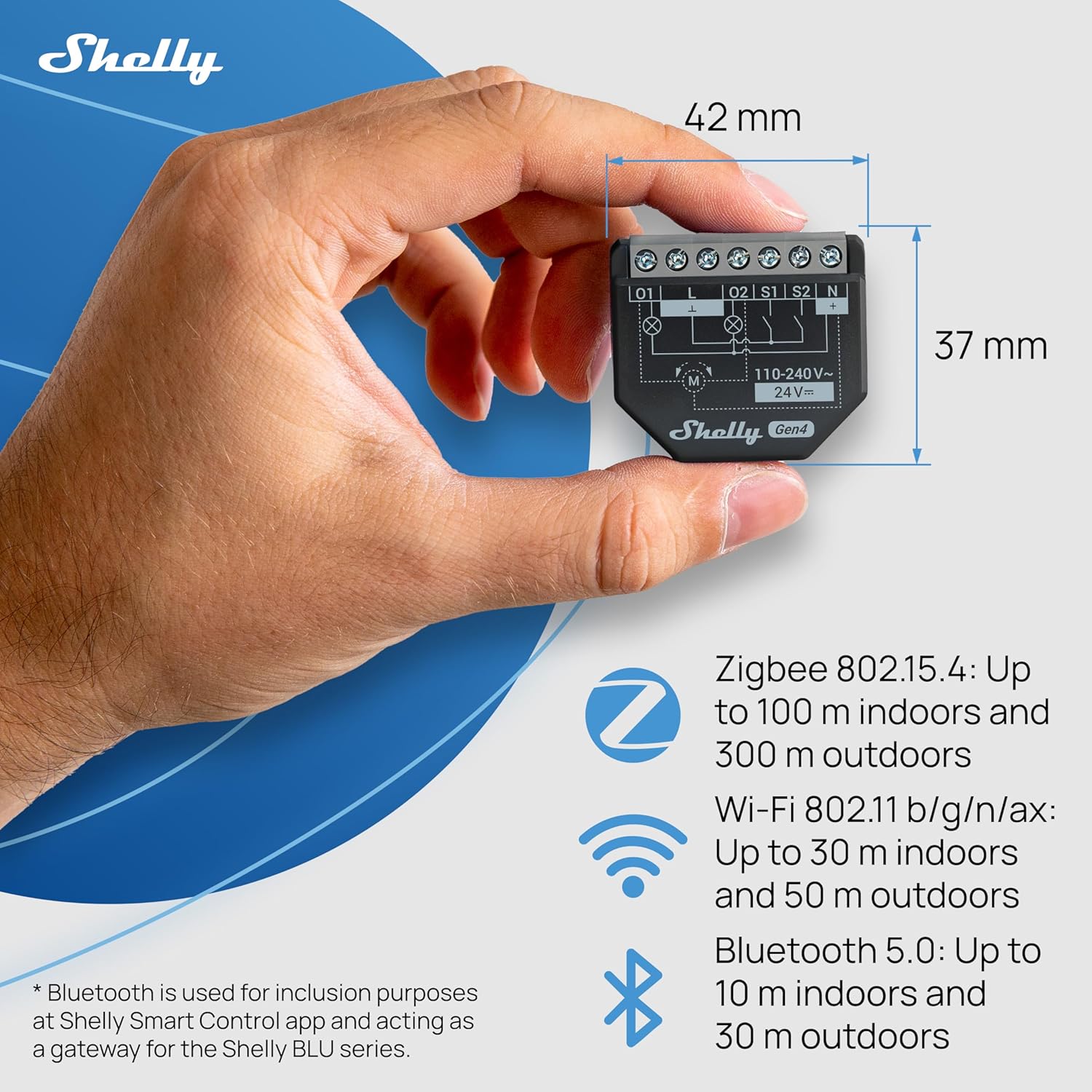

Zwei Schaltkreise von einem 37 x 42 x 16 mm großen Unterputzmodul schalten: Das ist der Kern des Shelly 2PM Gen4. Das Modul passt in eine Standard-Unterputzdose und eignet sich sowohl für Beleuchtung als auch für elektrisch betriebene Rollläden, Jalousien und Raffstores. Dank der eingebauten Energiemessung pro Kanal sehen Sie genau, was jeder Schaltkreis verbraucht.

Stromversorgung und Konnektivität

Der Shelly 2PM Gen4 arbeitet mit 110-240 V AC oder 24 V DC (±10%) und verbraucht selbst weniger als 1,4 W. Die Konnektivität ist multiprotokollfähig: WiFi 6 (802.11 b/g/n/ax), Zigbee 3.0 (802.15.4), Bluetooth 5.0 und Matter über WiFi. Das Modul arbeitet standardmäßig im Matter-Modus. Fünfmaliges Drücken der Taste schaltet in den Zigbee-Modus, woraufhin sich das Gerät drei Minuten lang im Kopplungsmodus befindet. Als netzbetriebenes Gerät fungiert der Shelly 2PM Gen4 als Zigbee-Router und verstärkt somit die Zigbee-Reichweite im Haus.

Funktionalität und Einstellungen

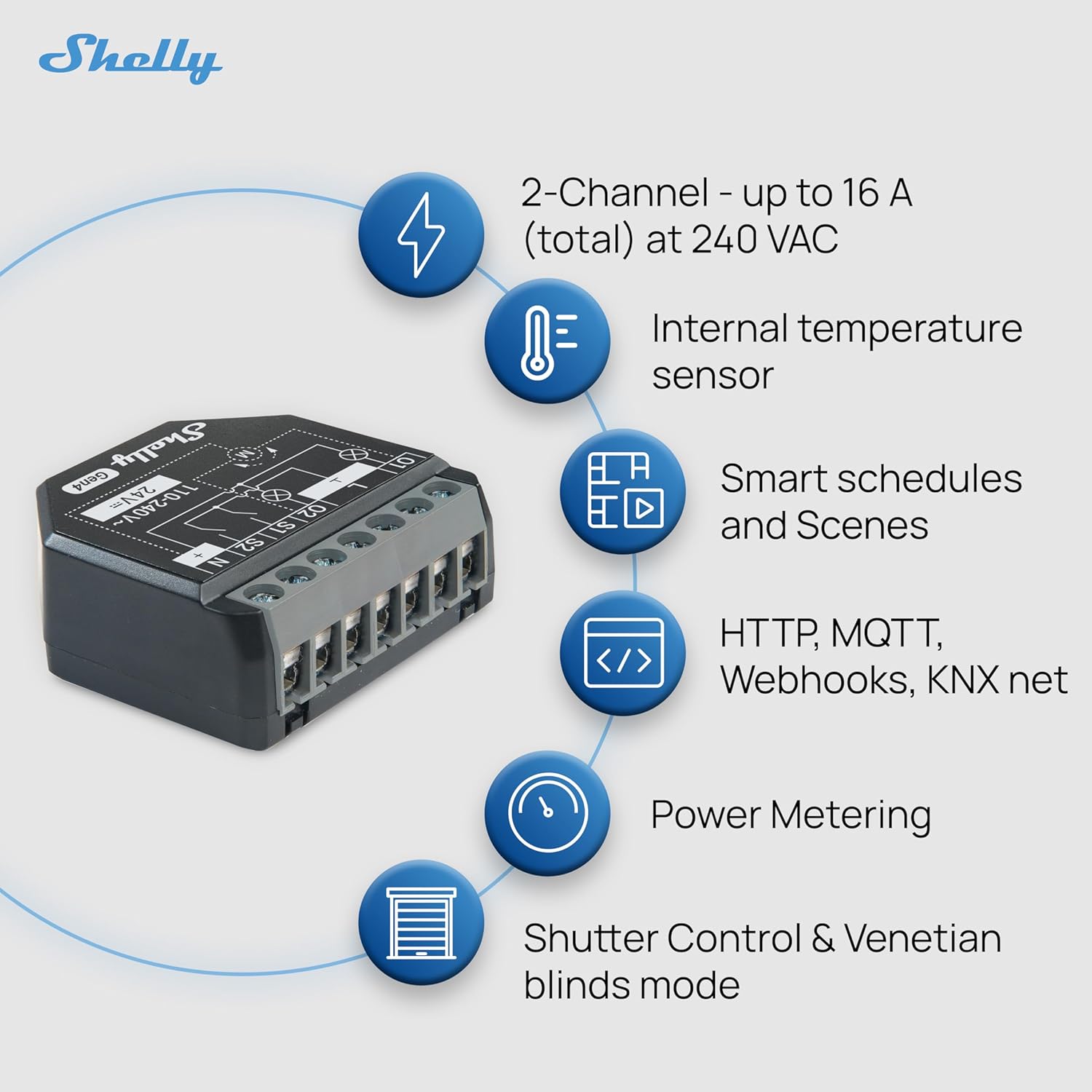

Jeder Kanal schaltet unabhängig bis zu 10 A (AC und DC), mit einem kombinierten Maximum von 16 A (Spitze 18 A). Die eingebaute Energiemessung erfasst Spannung, Strom und Leistung pro Kanal separat, einschließlich eines internen Temperatursensors. Im Cover-Modus steuern Sie motorbetriebene Rollläden oder Jalousien inklusive Kalibrierung für präzise Endpositionen und Lamellenverwaltung.

Über Scripting (JavaScript-basiert) und Webhooks ist das Modul umfangreich anpassbar. Bis zu 20 Zeitpläne und 20 Webhooks (jeder mit maximal 5 URLs) sind einstellbar. Die Weboberfläche bietet direkten Zugriff zur Konfiguration ohne App.

Erweiterung und Zubehör

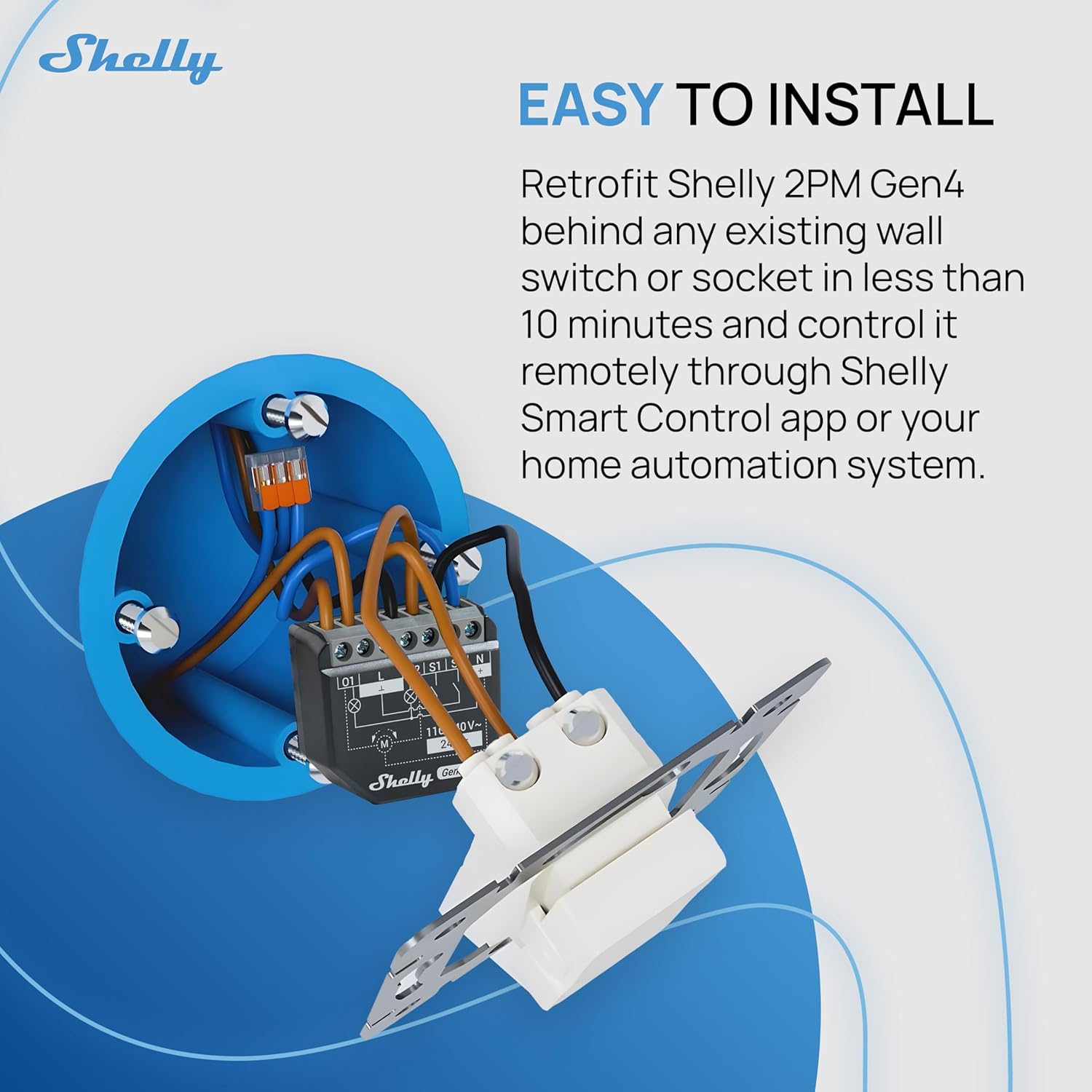

Der Shelly 2PM Gen4 verfügt über eine Shelly-eigene serielle Add-on-Schnittstelle für Erweiterungen. Kombinieren Sie das Modul mit anderen Geräten aus der Shelly-Kollektion für ein breiteres Smart Home Netzwerk. Physische Schalter schließen Sie an die S1- und S2-Eingänge für die lokale Bedienung neben der App oder der Hausautomationsplattform an. Möchten Sie das Zigbee-Netzwerk erweitern? Sehen Sie sich die Zigbee-Controller im Sortiment an.

Sicherheit und Zuverlässigkeit

Das Modul verfügt über einen integrierten Schutz vor Überhitzung, Überspannung, Überstrom und Überlastung. Im Cover-Modus sind die Hinderniserkennung und ein Sicherheitsschalter aktiv. Das Gehäuse ist IP20-klassifiziert und für den Innenbereich bei Temperaturen von -20 °C bis +40 °C geeignet. ⚠️ Die externe Absicherung erfordert einen Sicherungsautomaten mit Charakteristik B oder C, maximal 16 A und mindestens 6 kA Ausschaltstrom.

Home Assistant

Der Shelly 2PM Gen4 lässt sich über WiFi, Zigbee oder Matter in Home Assistant integrieren.

Über WiFi (Shelly-Integration, empfohlen)

Die Shelly-Integration erkennt das Modul automatisch über mDNS, sobald es sich im selben Netzwerk befindet.

1. Gehen Sie zu Einstellungen > Integrationen und akzeptieren Sie den automatisch gefundenen Shelly 2PM Gen4, oder geben Sie die IP-Adresse manuell ein.
2. Nach der Kopplung erscheinen zwei Switch-Entitäten (oder Cover im Rollladen-Modus), zwei Power- und Energy-Sensoren pro Kanal, ein Spannungssensor und ein interner Temperatursensor.
3. Die lokale Steuerung über die HTTP RPC API ist bestätigt. Die Cloud-Verbindung ist optional und kann deaktiviert werden.

Über Zigbee (ZHA oder Zigbee2MQTT)

Drücken Sie fünfmal die Taste, um das Modul in den Zigbee-Modus zu schalten. Das Modul fungiert als Zigbee-Router.

1. ZHA: Fügen Sie es über "Gerät hinzufügen" in der ZHA-Integration hinzu.
2. Zigbee2MQTT: Koppeln Sie es über die permit_join-Methode; das Gerät wird als Router im Zigbee-Netzwerk unterstützt.

Über Matter

Im Standard-Matter-Modus fügen Sie das Modul über die HA Matter-Integration mit dem QR-Code auf dem Gerät hinzu. Matter über WiFi erfordert keinen Thread Border Router. Das Standard-Matter-Profil ist Switch.

Homey

Der Shelly 2PM Gen4 arbeitet mit Homey Pro über die offizielle Shelly-App aus dem Homey App Store. Die WLAN-Verbindung ist direkt und lokal. Die Zigbee-Kopplung erfolgt über das integrierte Zigbee-Radio des Homey Pro. Matter wird auf Homey Pro 2023 und neuer unterstützt. Über Homey Bridge ist nur eine cloudbasierte WLAN-Kopplung möglich, ohne lokale Integration oder Zigbee.

Weitere Plattformen

• Google Home: kompatibel über Matter oder Shelly Cloud
• Amazon Alexa: kompatibel über Shelly Cloud oder Matter
• Apple HomeKit: kompatibel über Matter, keine separate Bridge erforderlich
• Samsung SmartThings: kompatibel über Matter oder Shelly Cloud
• Domoticz: kompatibel über MQTT oder die Shelly HTTP API
• KNX: unterstützt über KNXnet/IP

Automatisierungsbeispiele

Rollläden bei Sonnenuntergang automatisch schließen

1. Stellen Sie den Shelly 2PM Gen4 über die Weboberfläche oder die Shelly App in den Cover-Modus.
2. Erstellen Sie in Home Assistant eine Automatisierung mit dem Trigger: Sonnenuntergang (Offset: 0 Minuten).
3. Fügen Sie optional eine Bedingung hinzu: nur an Werktagen.
4. Aktion: Schließen Sie das Cover über die Cover-Entität von Kanal 1 oder 2.
5. Speichern Sie und testen Sie manuell über Entwicklerwerkzeuge > Aktionen.

Lüftung basierend auf Feuchtigkeitssensor aktivieren

1. Verwenden Sie einen Feuchtigkeitssensor als Auslösequelle in Home Assistant.
2. Trigger: Luftfeuchtigkeit steigt über 75% für mindestens 3 Minuten.
3. Aktion 1: Schalten Sie Kanal 1 über die Switch-Entität des Shelly 2PM Gen4 ein (Ventilator).
4. Aktion 2: Senden Sie eine mobile Benachrichtigung über die HA Companion-App: "Lüftung im Badezimmer gestartet."
5. Fügen Sie eine zweite Automatisierung hinzu: Ausschalten, wenn die Luftfeuchtigkeit unter 60% sinkt.

Wichtige Hinweise

• Ausschließlich für den Innenbereich geeignet (IP20).
• Im Cover-Modus nur Motoren mit elektronischen oder mechanischen Endschaltern verwenden; diese vor dem Anschluss korrekt einstellen.
• ⚠️ Die Add-on-Schnittstelle steht unter Netzspannung, wenn das Gerät mit Strom versorgt wird. Vor Berührung immer die Stromzufuhr unterbrechen.
• Matter ist der Standardmodus. Der Zigbee-Modus wird separat mit fünf Tastendrücken aktiviert. Beide Modi gleichzeitig sind nicht möglich.
• Erforderlicher Schutzschalter: Charakteristik B oder C, maximal 16 A, mindestens 6 kA Kurzschlussstrom.

Inhalt der Verpackung

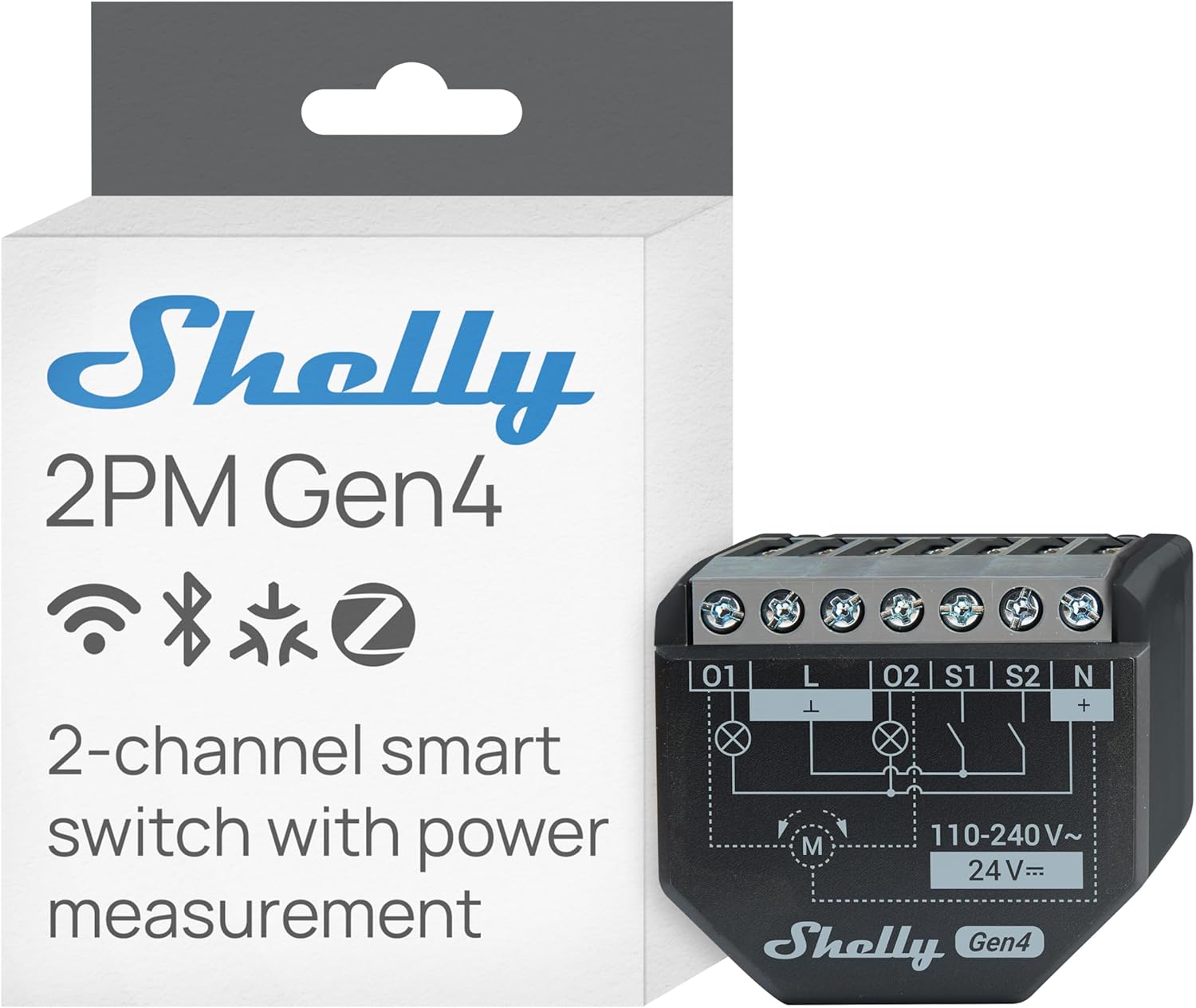

• 1x Shelly 2PM Gen4 Modul (S4SW-002P16EU)
• 1x Mehrsprachige Gebrauchs- und Sicherheitsanleitung

Kompatibilität

Home Assistant (WiFi, Zigbee, Matter), Homey Pro, Google Home, Amazon Alexa, Apple HomeKit, Samsung SmartThings, Domoticz, HomeSeer, IFTTT, KNX (KNXnet/IP), Shelly Smart Control (iOS und Android), Zigbee2MQTT, ZHA, MQTT, lokale HTTP API.

Häufig gestellte Fragen

Wie kopple ich den Shelly 2PM Gen4 an Home Assistant?

Verbinden Sie das Modul über WLAN mit Ihrem Heimnetzwerk über die Shelly App oder die Weboberfläche. Home Assistant erkennt das Gerät automatisch über mDNS. Gehen Sie zu Einstellungen > Integrationen und akzeptieren Sie die Meldung für den Shelly 2PM Gen4. Möchten Sie lieber Zigbee verwenden? Drücken Sie fünfmal die Taste, um in den Zigbee-Modus zu wechseln und koppeln Sie es über ZHA oder Zigbee2MQTT. Weitere Informationen finden Sie in der Home Assistant-Kollektion.

Benötige ich einen Hub für den Shelly 2PM Gen4?

Über WLAN funktioniert das Modul komplett ohne Hub. Sie verwalten das Gerät lokal über die Weboberfläche, die Shelly App oder direkt aus Home Assistant. Für Zigbee benötigen Sie einen Zigbee-Controller. Matter über WLAN erfordert keinen separaten Hub.

Sind Batterien enthalten?

Der Shelly 2PM Gen4 arbeitet mit 110-240 V AC oder 24 V DC und wird direkt an die feste Verkabelung angeschlossen. Batterien sind nicht relevant und nicht enthalten.

Kann ich das Modul mit zusätzlichen Sensoren erweitern?

Der Shelly 2PM Gen4 verfügt über eine Shelly-eigene serielle Add-on-Schnittstelle für Erweiterungen. ⚠️ Diese Schnittstelle steht unter Netzspannung, wenn das Gerät mit Strom versorgt wird; schalten Sie vor dem Anschluss immer den Strom ab. Sehen Sie sich das gesamte Shelly-Sortiment für kompatible Add-ons an.

Kann ich zwei Rollläden oder Jalousien unabhängig voneinander steuern?

Ja. Im Cover-Modus steuert jeder Kanal einen separaten Motor. Rollladen 1 und Rollladen 2 können Sie vollständig unabhängig voneinander öffnen, schließen und positionieren. Jalousien werden inklusive Lamellensteuerung unterstützt. Verwenden Sie ausschließlich Motoren mit elektronischen oder mechanischen Endschaltern und stellen Sie diese vor dem Anschluss ein.

Funktioniert der Shelly 2PM Gen4 auch lokal ohne Internet?

Ein vollständig lokaler Betrieb ist über WLAN im Heimnetzwerk, die integrierte Weboberfläche, MQTT oder die lokale HTTP API möglich. Die Cloud-Verbindung ist optional und kann in den Einstellungen deaktiviert werden. Über Home Assistant haben Sie auch ohne Shelly Cloud Zugriff auf alle Funktionen und Automatisierungen.

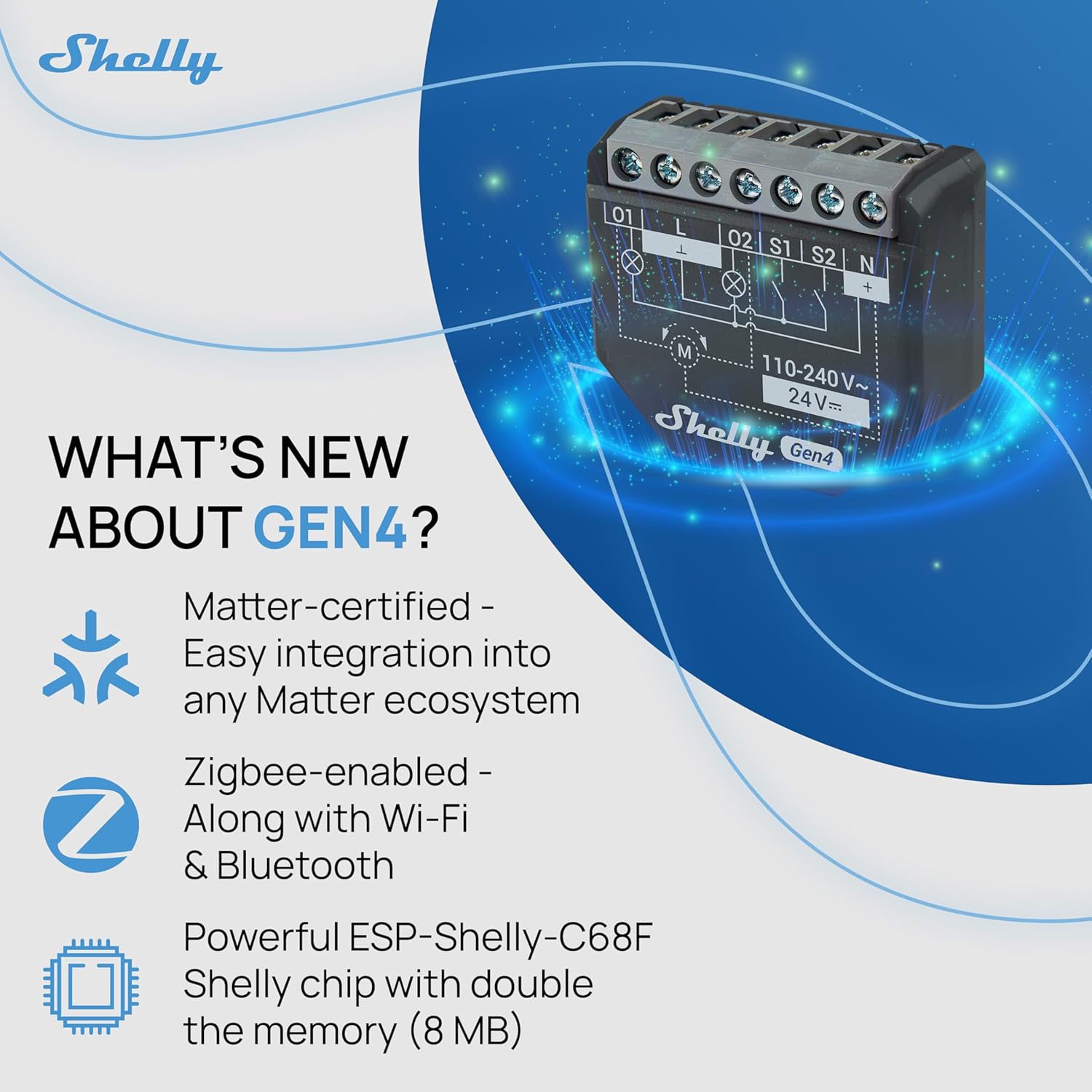

Was ist der Unterschied zum Shelly 2PM Gen3?

Der Shelly 2PM Gen4 verfügt über einen schnelleren Prozessor, mehr Speicher und WiFi 6 (802.11ax) im Vergleich zum Gen3. Neu ist das Zigbee 3.0-Radio, mit dem das Gerät als Zigbee Router fungiert und das Netzwerk verstärkt. Die Matter-Unterstützung über WLAN wurde ebenfalls hinzugefügt.
