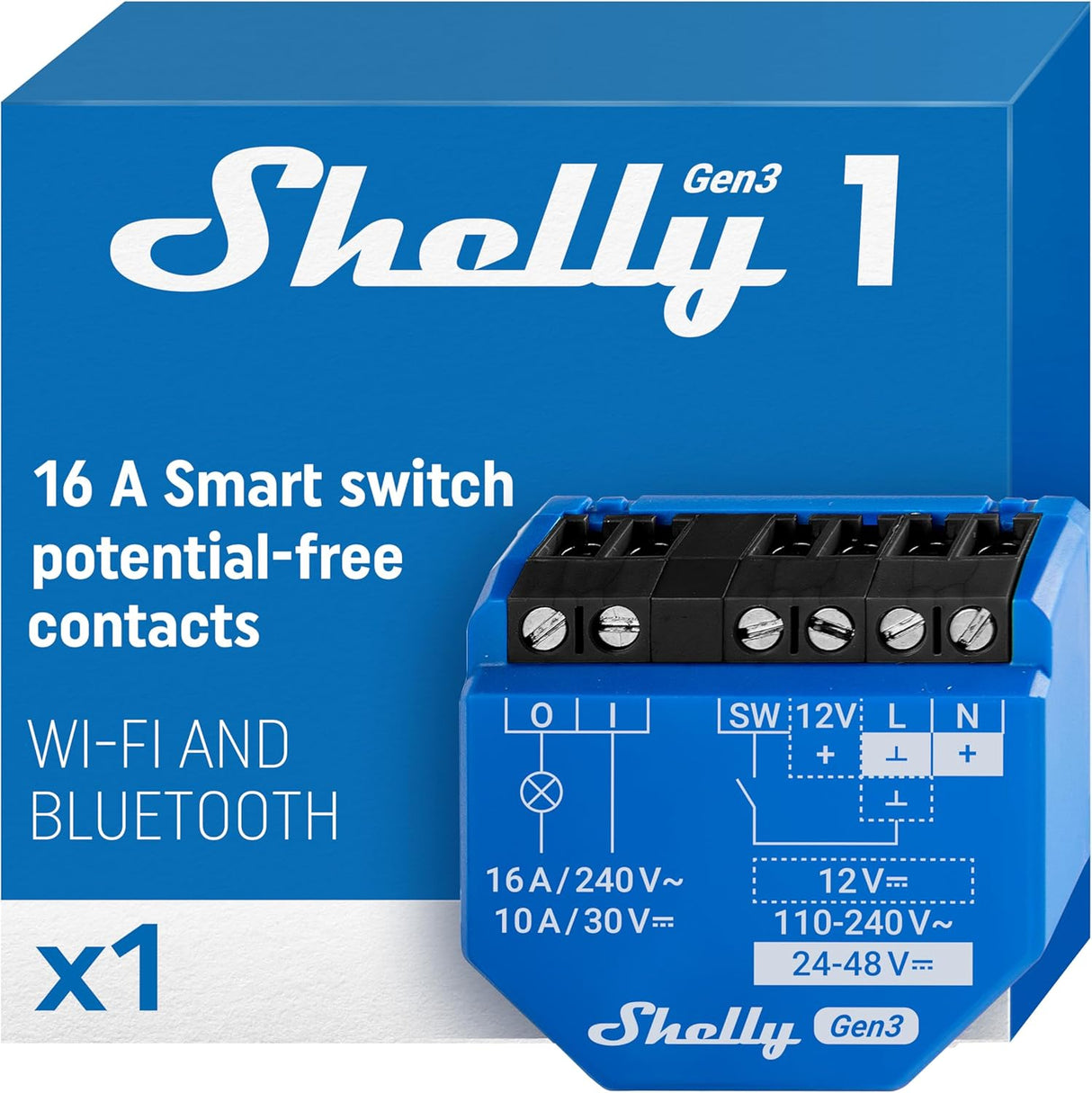

Shelly 1 Gen3 – Slimme inbouwschakelaar met potentiaalvrij relais en Wi-Fi

Compact schakelen tot 16A met potentiaalvrij relais

Niet elk schakelpunt heeft stroommeting of de nieuwste protocollen nodig. De Shelly 1 Gen3 is een bewezen 16A inbouwmodule met potentiaalvrij relais (dry contact) die direct via Wi-Fi communiceert met Home Assistant. Geschikt voor verlichting, rolluiken, toegangscontrole en elke andere belasting waarbij de load zijn eigen voedingsspanning meebrengt. Op zoek naar Zigbee of Matter? Dan is de nieuwere Shelly 1 Gen4 de logische stap. Voor een kleinere uitvoering zonder stroommeting tot 8A is de Shelly 1 Mini Gen3 beschikbaar.

Voeding en connectiviteit

De module werkt op 110–240V AC of 24–30V DC en verbruikt zelf minder dan 1W. Communicatie verloopt via Wi-Fi 802.11b/g/n (2.4 GHz) en Bluetooth 4.2. Er is geen hub, bridge of extra gateway vereist. De module beschikt over een lokaal webinterface en is bereikbaar via HTTP API en MQTT.

Functionaliteit en instellingen

Het potentiaalvrije relais schakelt maximaal 16A op 240V AC (of 10A op 30V DC). Omdat het relais potentiaalvrij is brengt de Shelly 1 Gen3 geen eigen spanning op de uitgang, de belasting bepaalt zelf de voedingsspanning. Dit maakt de module bruikbaar voor laagspanning, wisselspanning en systemen zoals toegangscontrole of rolluikbesturing. Via Shelly Scripting Language zijn lokale logica en conditionele schakelingen mogelijk.

• Resistieve belasting: gloeilampen, halogeen, verwarmingsapparaten
• Capacitieve belasting: elektronische apparatuur met condensatoren
• Inductieve belasting met RC Snubber: LED-verlichting, LED-drivers, airco en ventilatoren

⚠️ Bij inductieve belasting zoals LED-verlichting en motoren kan de inschakelstroom het relais beschadigen. Gebruik een RC Snubber om de piekstroom op te vangen.

Uitbreiding en accessoires

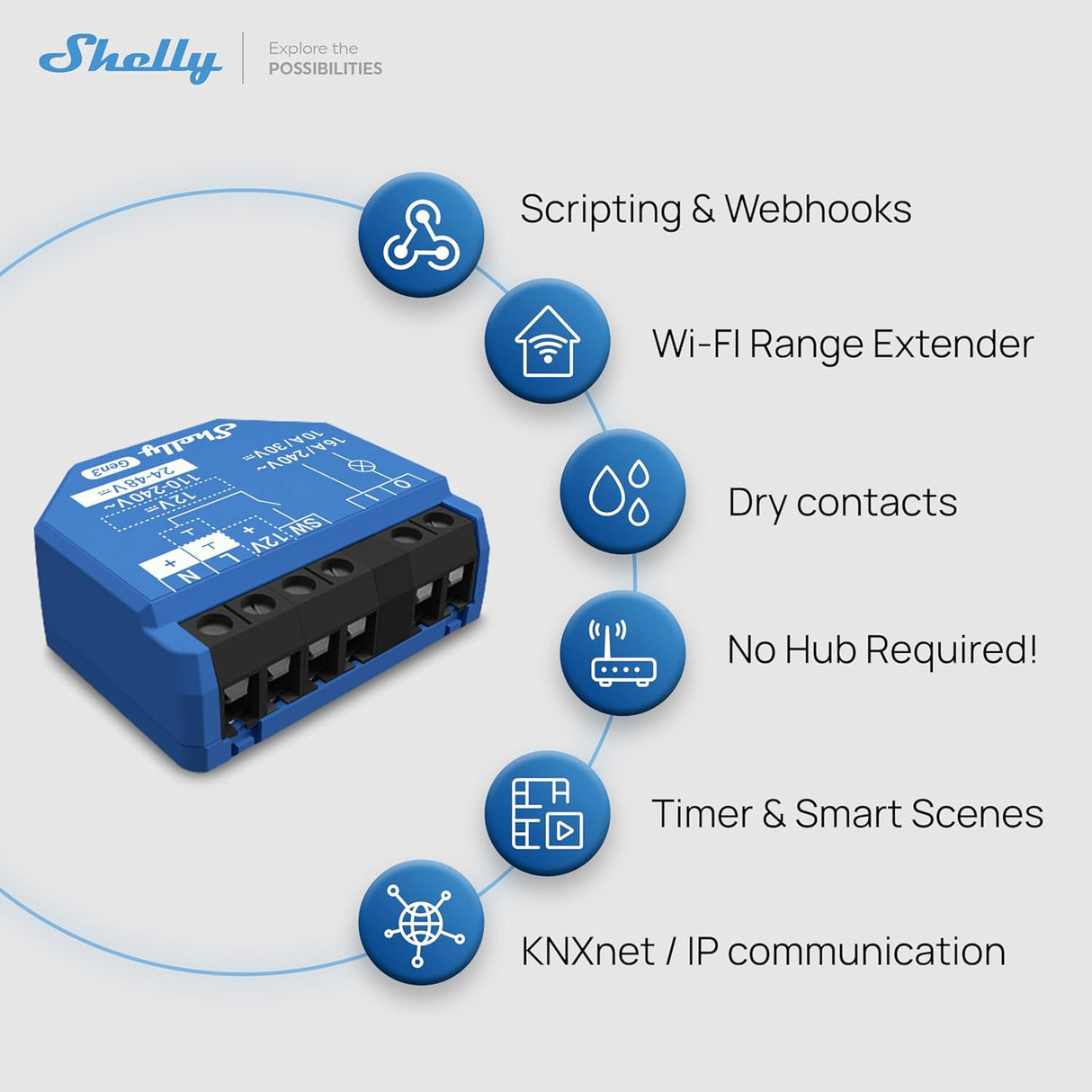

De Shelly 1 Gen3 fungeert ook als BLE Gateway voor Shelly BLU-producten. Voor een kleinere uitvoering tot 8A is de Shelly 1 Mini Gen3 beschikbaar. Wil je de nieuwste multiprotocol-ondersteuning met Zigbee en Matter? Bekijk dan de Shelly-collectie voor de Gen4-modellen.

Veiligheid en betrouwbaarheid

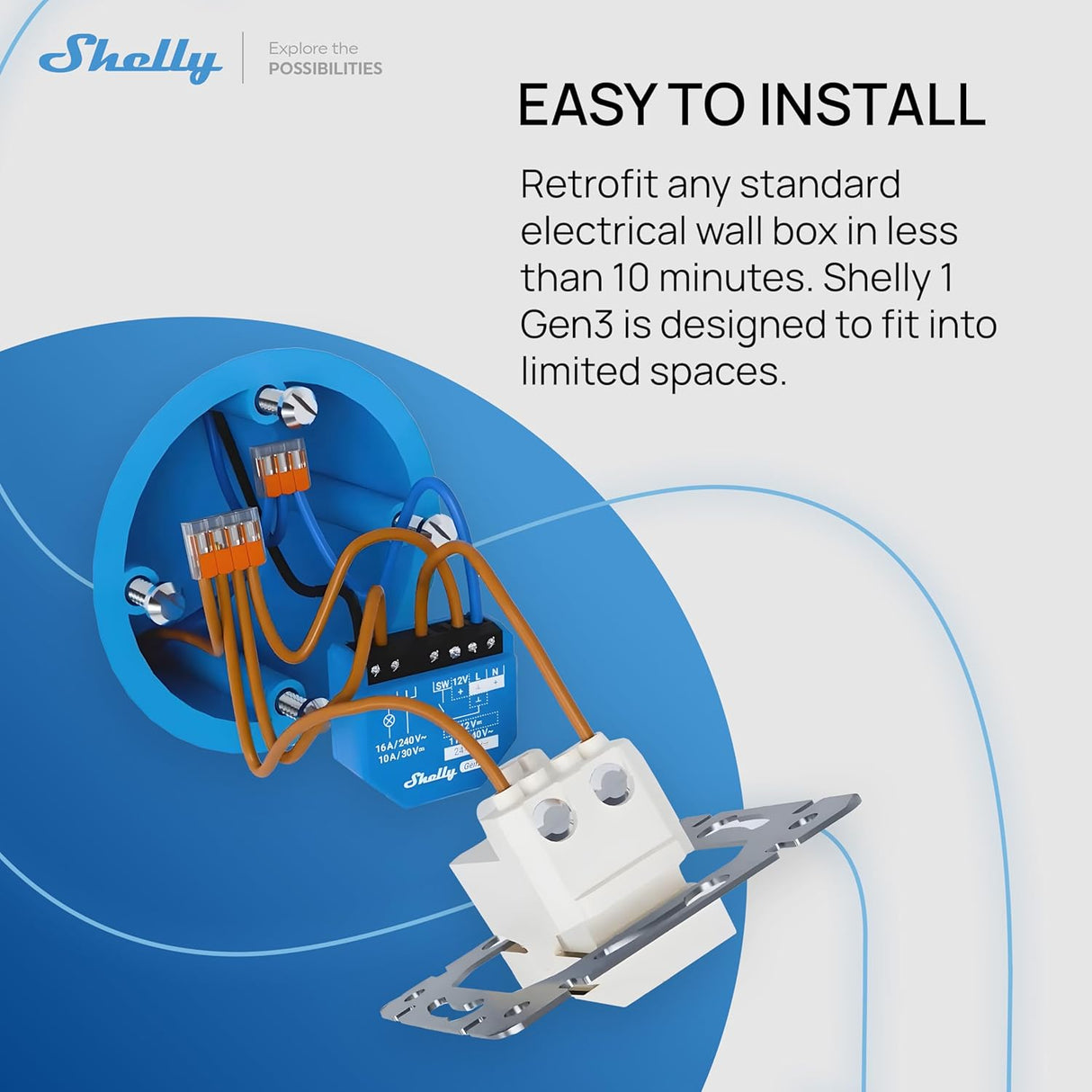

De Shelly 1 Gen3 heeft ingebouwde beveiliging tegen oververhitting, overbelasting en overspanning. De interne temperatuursensor bewaakt de module continu en kan een automatische uitschakelactie activeren. De behuizing is geschikt voor inbouw in standaard Europese inbouwdozen.

Home Assistant

De Shelly 1 Gen3 integreert direct in Home Assistant via de lokale Wi-Fi API. Er is geen extra hardware, add-on of cloudverbinding vereist. Lokale bediening via HTTP API en MQTT is bevestigd.

Koppelen stap voor stap

• Verbind de module met je 2.4 GHz Wi-Fi via de Shelly-app of het lokale webinterface
• Ga in Home Assistant naar Instellingen > Apparaten & diensten
• De Shelly verschijnt automatisch via de ingebouwde Shelly-integratie
• Klik op Configureren en bevestig, alle entiteiten zijn direct beschikbaar

Entiteiten na koppeling

• Schakelaar aan/uit (potentiaalvrij relais)
• Moduletemperatuur in °C

Homey

De Shelly 1 Gen3 is compatibel met Homey Pro via de officiële Shelly-app voor Homey. Homey Bridge biedt geen lokale Shelly-integratie.

Overige platformen

• Home Assistant: volledig ondersteund via lokale Wi-Fi API en MQTT, geen cloud vereist
• Google Home: via Shelly Cloud
• Amazon Alexa: via Shelly Cloud
• Apple Home: niet ondersteund, geen Matter op Gen3
• KNX: via KNXnet/IP

Automatiseringsvoorbeelden

Voorbeeld 1 – Verlichting via bestaande wandschakelaar én app (eenvoudig)

• Sluit de Shelly 1 Gen3 in serie met de bestaande wandschakelaar aan
• Trigger: schakelaar wordt ingedrukt of tijdstip 21:00 bereikt
• Actie: relais aan, verlichting gaat aan
• Tweede trigger: schakelaar opnieuw ingedrukt of time-out van 30 minuten, relais uit

Voorbeeld 2 – Toegangscontrole met tijdvenster en notificatie (geavanceerd)

• Trigger: input_button "Deur openen" wordt ingedrukt via dashboard of Companion App
• Conditie: tijdstip tussen 08:00 en 18:00 en aanwezigheidssensor actief
• Actie 1: schakel potentiaalvrij relais 2 seconden aan (puls) om elektrisch deurslot te openen
• Actie 2: stuur pushmelding: "Voordeur geopend om [tijdstip]"
• Actie 3: leg het event vast in de HA logboek via een logbook.log service call

Aandachtspunten

• Geen stroommeting; gebruik de Shelly 1PM Gen4 als energiemeting vereist is
• Geen Zigbee of Matter; gebruik de Gen4-modellen uit de Shelly-collectie voor multiprotocol
• Vereist een nuldraad (N); 2-draads installatie is niet mogelijk
• Inductieve belasting vereist een RC Snubber om relaisbeschadiging te voorkomen
• Wi-Fi werkt uitsluitend op 2.4 GHz; 5 GHz wordt niet ondersteund

Inhoud van de doos

• 1x Shelly 1 Gen3 module
• Snelstartgids

Compatibiliteit

Home Assistant via Wi-Fi lokaal | Homey Pro via Shelly-app | Google Home | Amazon Alexa | KNX via KNXnet/IP | Shelly Cloud optioneel

Specificaties

Veelgestelde vragen

Wat is het verschil tussen de Shelly 1 Gen3 en de Shelly 1 Gen4?

De Gen4 voegt Zigbee en Matter toe aan de bestaande Wi-Fi en Bluetooth verbinding van de Gen3. Beide modellen hebben een potentiaalvrij relais zonder stroommeting en hetzelfde maximale schakelstroom van 16A. Wil je de modernste protocollen en toekomstbestendigheid, kies dan de Gen4 uit de Shelly-collectie.

Wat is een potentiaalvrij relais?

Een potentiaalvrij relais (dry contact) brengt geen eigen spanning op de uitgang. De twee contacten zijn simpelweg open of gesloten, zonder dat de Shelly zelf spanning levert. De belasting of het systeem dat je aansluit bepaalt welke spanning er doorheen gaat. Dit maakt de module bruikbaar voor laagspanning, wisselspanning en systemen zoals toegangscontrole of rolluikbesturing.

Hoe koppel ik de Shelly 1 Gen3 aan Home Assistant?

Verbind de module met je 2.4 GHz Wi-Fi via de Shelly-app. Home Assistant detecteert de Shelly automatisch via de ingebouwde Shelly-integratie onder Instellingen > Apparaten & diensten. Klik op Configureren en alle entiteiten zijn direct beschikbaar. Meer informatie over Home Assistant producten vind je in onze collectie.

Werkt de Shelly 1 Gen3 met Homey?

Ja, via de officiële Shelly-app voor Homey. Homey Pro is vereist; Homey Bridge biedt geen lokale Shelly-integratie.

Is een nuldraad vereist?

Ja. De Shelly 1 Gen3 vereist een nuldraad (N) voor voeding. Een 2-draads aansluiting is niet mogelijk. Controleer of er een nuldraad aanwezig is in je inbouwdoos voordat je bestelt. Bekijk ook de overige schakelaars in ons assortiment.

Ondersteunt de Shelly 1 Gen3 Matter of Apple Home?

Nee. Matter en Apple Home worden niet ondersteund op de Gen3. Voor Matter-ondersteuning is de nieuwere Shelly Gen4-lijn vereist.

Wat is het verschil met de Shelly 1 Mini Gen3?

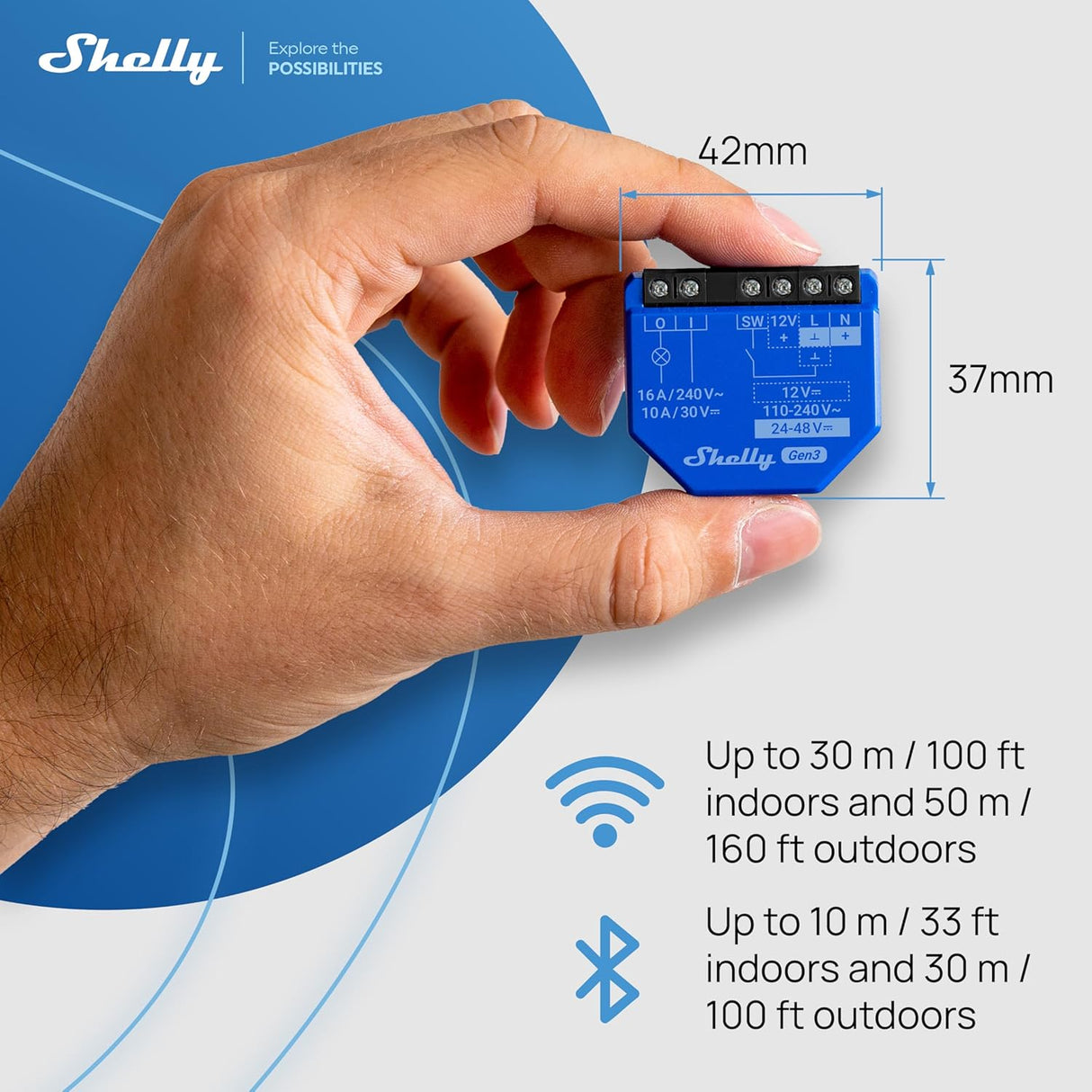

De Shelly 1 Mini Gen3 is de kleinere uitvoering met een maximale schakelstroom van 8A in een compacter formaat. De Shelly 1 Gen3 schakelt tot 16A en past in dezelfde inbouwdozen maar is iets groter. Beide hebben een potentiaalvrij relais zonder stroommeting.

✓ slimhuisje.nl levert de Shelly 1 Gen3 direct uit voorraad. Bewezen betrouwbaar, volledig lokaal en direct compatibel met Home Assistant. Vragen over de bedrading of het potentiaalvrije relais? Onze klantenservice helpt je verder.
