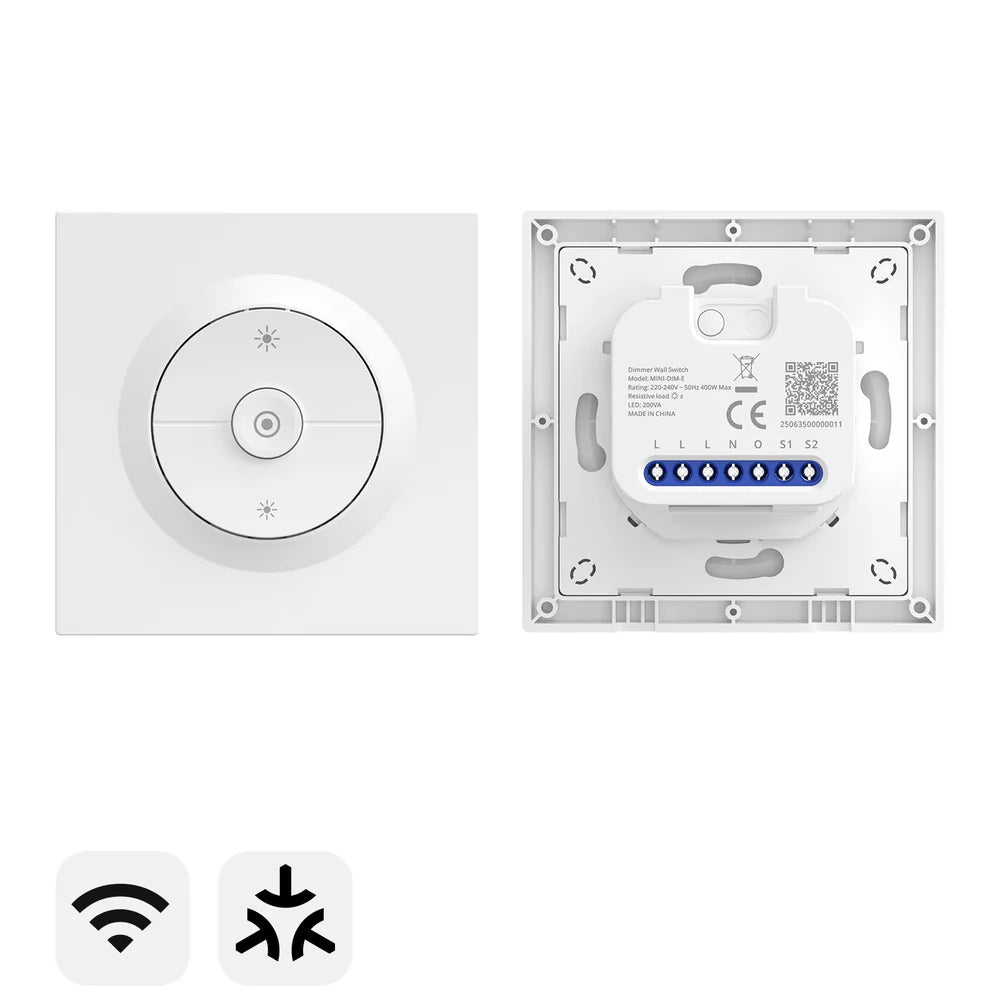

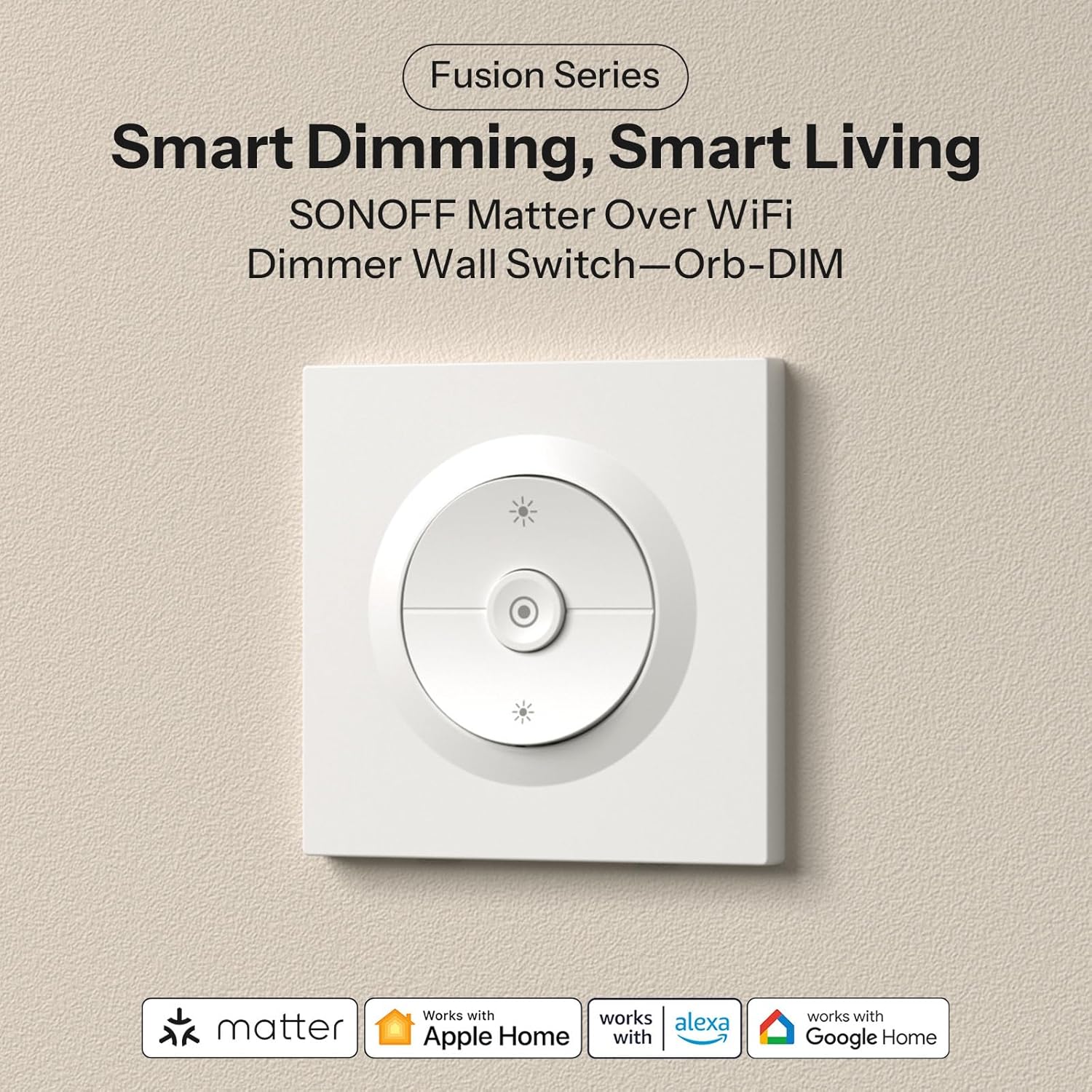

Sonoff MINI-DIM-E Orb-DIM Matter Wanddimmer met drukbare wandschakelaar-voorplaat

Probleemoplossing in een complete wandschakelaar

Veel huiseigenaren willen slimme dimming maar vrezen de complexiteit van een losse module in de inbouwdoos, losse draden en een bestaande schakelaar die niet meer past. De Sonoff Orb-DIM lost dit op als eacute;eacute;n complete wandschakelaar: de gedimmerde uitgang, de draadloze radio, de MCU en de fysieke schakelaarvoorplaat zitten allemaal in een 86 x 86 mm behuizing die standaard in een EU-inbouwdoos past. Je verwijdert je oude schakelaar, koppelt L, N, Lout en eventueel de tweedraads-wisselschakelaar (S1/S2), en klaar. De voorplaat is mechanisch drukbaar (rockerswitch-principe): korte druk = aan/uit, vasthouden = dimmen. Dankzij Matter over WiFi werkt het direct met Apple Home, Google Home, Amazon Alexa, Samsung SmartThings en Home Assistant - zonder hub, zonder bridge, zonder cloud-afhankelijkheid voor lokaal gebruik.

Voeding en connectiviteit

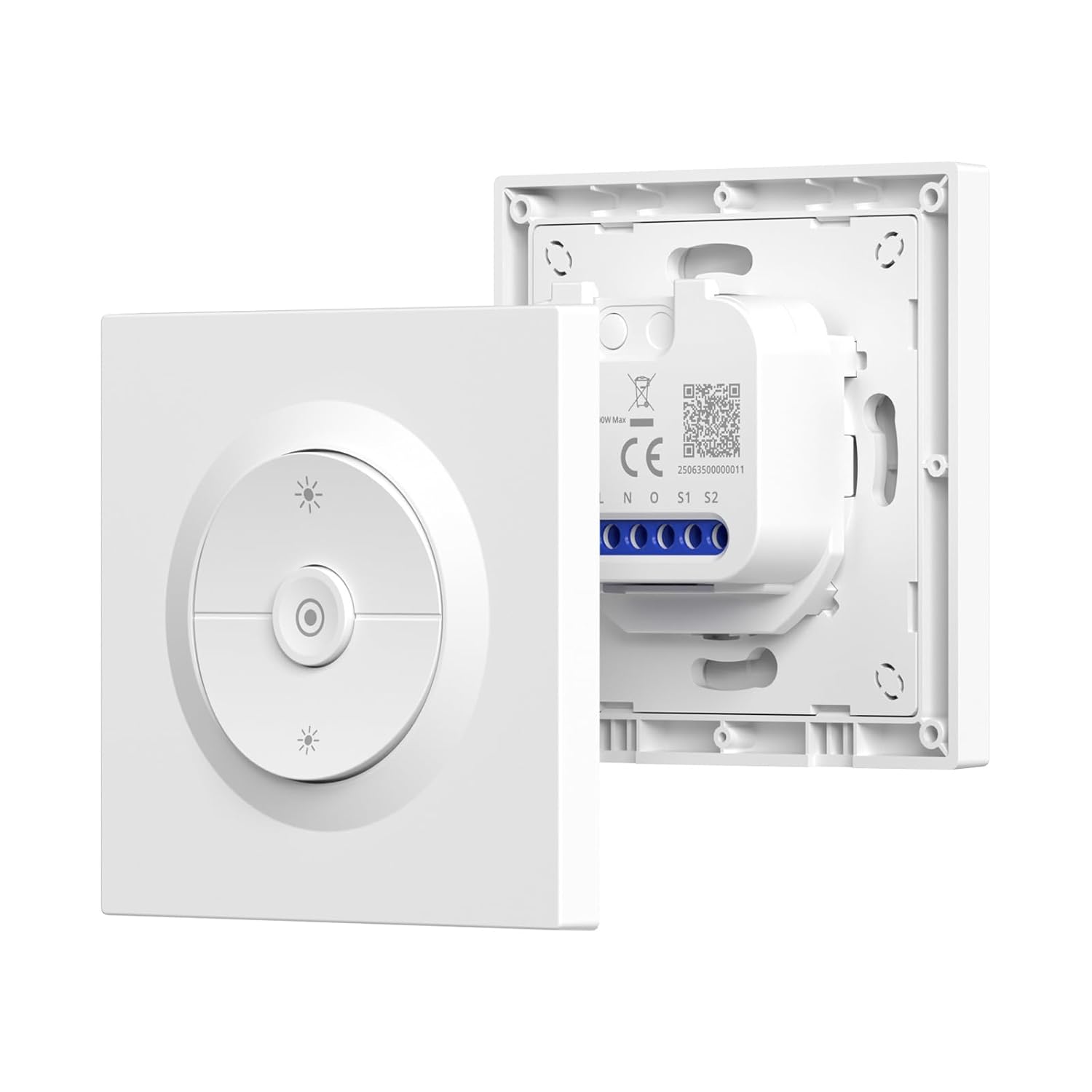

De Orb-DIM werkt op 220-240 V~ 50 Hz (enkelvoudig fasennet) en vereist een nul-draad in de inbouwdoos. Maximale belasting: 400 W resistief / 200 VA LED / 200 W dimbare elektronische transformator (max 1,6 A). Aansluitingen: L, N, Lout (belasting) en S1, S2 (potentie-vrije contacten voor extra wandschakelaars/drukknoppen in 1-weg of 2-weg). De module communiceert via Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n) met Matter-over-WiFi certificering. Geen Thread Border Router nodig - koppelt direct aan Wi-Fi en Matter-fabric. MCU: ESP32-C3 voor snelle respons, OTA-updates en lokale LAN-besturing (ook zonder internet). Op de module (achter de voorplaat) zit een fysieke knop voor pairing (5s), schakelaar-mode wisselen (3x) en factory reset (10s). De voorplaat geeft taktile terugkoppeling bij elke bediening.

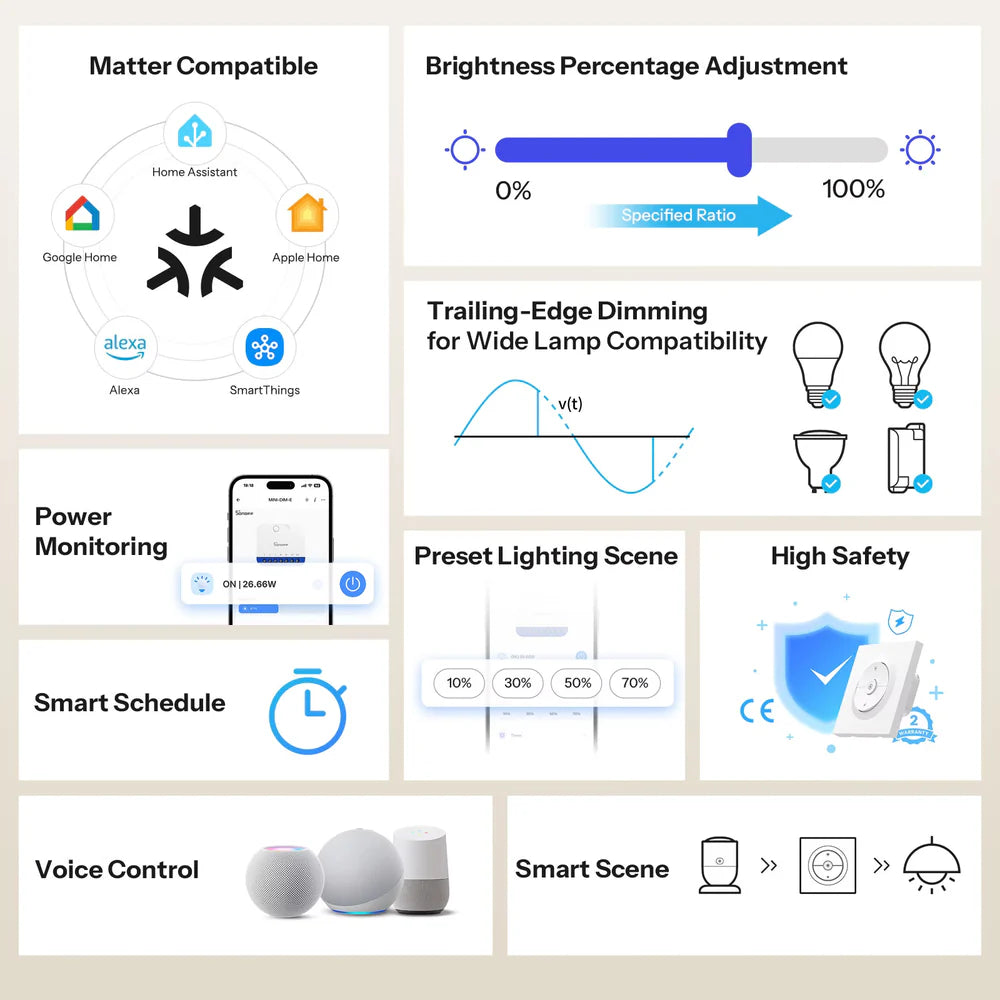

Functionaliteit en instellingen

Dimtechnologie: Trailing-edge (fase-afsnijdend) met ondersteuning voor leading-edge bij specifieke lasten - automatisch gedetecteerd tijdens kalibratie.

Ondersteunde lasten:

• Dimbare LED: tot 200 VA
• Gloeilampen / halogeenlampen: tot 400 W
• Dimbare elektronische transformatoren: tot 200 W

Kalibratie: Automatisch (bij eerste inschakeling of handmatig via app/knop) en handmatig (min/max helderheid instelbaar per 1%). De module meet het daadwerkelijke dimbereik van de aangesloten lamp en elimineert flikkeren, doven zones en instabiliteit. Resultaat: flikkerloos dimmen 0-100% in 1% stappen.

Realtime meting: Vermogen (W), spanning (V), stroom (A), energie (kWh cumulatief) - zichtbaar in eWeLink, Matter-apps en Home Assistant.

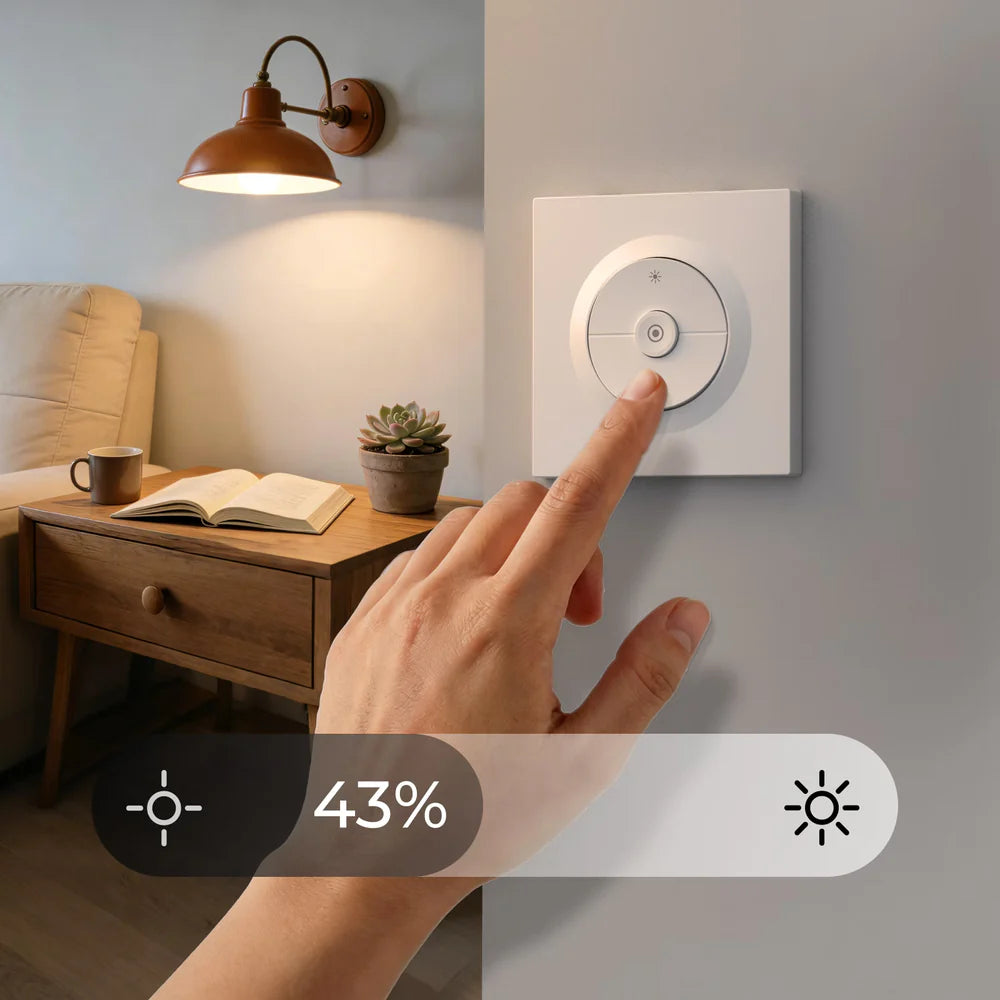

Bediening via voorplaat (mechanisch):

• Korte druk: aan/uit toggle
• Vasthouden: dimmen op/af (richting wisselt bij volgende vasthouden)
• Status-LED op de voorplaat toont aan/uit/netwerkstatus

Externe schakelaar ondersteuning (S1/S2):

• Enkele wipschakelaar (1-weg): toggle aan/uit
• Enkele drukknop (1-weg momentary): korte druk = aan/uit, lang = dimmen (om en om)
• Twee drukknoppen (2-weg): S1 aan/helderder, S2 uit/dimmer
• Schakelaar-type instelbaar via module-knop (3x drukken = volgende mode) of via eWeLink-app / Matter-attributen

Power-on state: Instelbaar (uit / aan / toggle / vorige staat).

Beveiliging: Overbelasting, overspanning, overstroom, oververhitting (NTC-sensor) - allemaal met automatische uitschakeling en notificatie.

Fade/transition: Configureerbare overgangstijden (0-65535 sec) voor zachte animaties.

Uitbreiding en accessoires

De Orb-DIM is zelfstandig compleet - geen extra module, behuizing of adapter nodig. De voorplaat is afneembaar (twee hefboutjes aan de zijkant) voor toegang tot de module-knop. Voor extra bedieningspunten koppel je draadloze Zigbee-knoppen (Sonoff SNZB-01P, SNZB-04P, Aqara WXKG01LM, Philips Hue Dimmer) via Home Assistant-automatiseringen. De S1/S2 ingangen staan open voor bedrade wipschakelaars of drukknoppen (bijv. op de overloop of bedside). Voor Zigbee-netwerken raden we een Zigbee USB-controller aan.

Veiligheid en betrouwbaarheid

• PC V0-behuizing (moeilijk brandbaar, UL94 V-0)
• CE / RoHS gecertificeerd
• Multi-level beveiliging: overbelasting, overspanning, overstroom, oververhitting (NTC)
• Automatische uitschakeling + notificatie bij foutcondities
• IP20 (alleen binnengebruik, droge omgeving)
• Installatie door gekwalificeerd elektricien verplicht (230V netspanning)

Home Assistant integratie (Matter over WiFi)

De Orb-DIM integreert lokaal en volledig via Matter in Home Assistant - geen cloud, geen eWeLink-account vereist voor lokaal gebruik.

Koppelprocedure stap voor stap

1. Zorg dat Home Assistant OS up-to-date is en de Matter-integratie geïnstalleerd is (Instellingen → Apparaten & Diensten → Integratie toevoegen → "Matter").
2. Installeer de Home Assistant Companion App op je smartphone.
3. Zet de Orb-DIM in koppelmodus: houd de module-knop (achter de voorplaat) 5-10 seconden ingedrukt tot de status-LED snel knippert.
4. Open de Companion App → Instellingen → Apparaten & Diensten → Integratie toevoegen → "Matter" → "Add Matter device" → kies "No, it's new".
5. Scan de Matter QR-code op de verpakking/handleiding of voer de setup-code handmatig in.
6. Kies "Add to Home Assistant" en wijs het toe aan een gebied.

Entiteiten na koppeling (Matter)

• light (staat, helderheid 0-100%, transition ondersteund, 1% stappen)
• sensor.power (W), sensor.voltage (V), sensor.current (A)
• sensor.energy (kWh, cumulatief)
• number.min_brightness, number.max_brightness (kalibratiegrenzen)
• number.transition_time (overgangstijd in seconden)
• select.external_switch_type (Toggle / Momentary / Double Push)
• button.calibration (start kalibratie)
• switch.overheat_protection / switch.overload_protection (status)
• select.power_on_behavior (off / on / toggle / previous)

Lokale bediening bevestigd: Ja - Matter over WiFi werkt volledig lokaal (LAN). Cloud-toegang optioneel voor remote toegang via Nabu Casa of VPN. OTA-firmware-updates via Matter.

Homey integratie

Werkt op Homey Pro (early 2023 of later) via de Matter-app (officiële Athom-app). Homey Bridge wordt niet ondersteund voor Matter-over-WiFi apparaten. Koppelen: Homey App → Apparaten → + → Matter → QR-code scannen. Beperking t.o.v. HA: geen directe UI-toegang tot kalibratie, min/max helderheid, schakelaar-type - deze instel je via eWeLink-app of HA en exposeert ze daarna via Matter aan Homey.

Overige platforms

Automatiseringsvoorbeelden (Home Assistant)

1. Alledaags: "Zacht ontwaken" schema (timer + fade-in)

Doel: De slaapkamerlamp dimt elke werkdag om 06:30 geleidelijk op in 15 minuten.

alias: "Zacht ontwaken slaapkamer"
trigger:
  - platform: time
    at: "06:30:00"
condition:
  - condition: time
    weekday: [mon, tue, wed, thu, fri]
action:
  - service: light.turn_on
    target:
      entity_id: light.slaapkamer_orb_dim
    data:
      brightness_pct: 1
      transition: 900
  - delay: "00:15:00"
  - service: light.turn_on
    target:
      entity_id: light.slaapkamer_orb_dim
    data:
      brightness_pct: 80

2. Geavanceerd: "Fysieke knop-gestuurde scene-selectie met energielimiet" (device trigger + conditie + actie)

Doel: Dubbele druk op de fysieke voorplaat (of S1/S2 drukknop) activeert "Leesmodus" (40% helderheid), maar alleen als dagverbruik < 3 kWh. Enkelvoudige druk = aan/uit toggle.

alias: "Orb-DIM fysieke knop scene controle"
trigger:
  - platform: device
    device_id: orb_dim_slaapkamer
    domain: light
    type: button_pressed
    subtype: double_press
condition:
  - condition: template
    value_template: "{{ states('sensor.slaapkamer_orb_dim_energy_today') | float(0) < 3 }}"
action:
  - service: light.turn_on
    target:
      entity_id: light.slaapkamer_orb_dim
    data:
      brightness_pct: 40
      transition: 2
  - condition: template
    value_template: "{{ states('sensor.slaapkamer_orb_dim_energy_today') | float(0) >= 2.5 }}"
  - service: notify.mobile_app_telefoon
    data:
      title: "Energiewaarschuwing slaapkamer"
      message: "Dagverbruik nader bij 3 kWh (huidig: {{ states('sensor.slaapkamer_orb_dim_energy_today') }} kWh)."

Aandachtspunten en beperkingen

• Nul-draad verplicht in de inbouwdoos - geen "no-neutral" versie.
• Alleen 230V AC - niet geschikt voor 12V/24V lage-spanningsystemen.
• Maximaal 1,6 A / 400 W - niet voor ventilatoren, motoren of inductieve lasten zonder trafo.
• Geen Zigbee, geen Thread - puur WiFi + Matter. Wil je Zigbee? Kies de Orb-ZBDIM (MINI-ZBDIM-E).
• Geen dry-contact relais - uitgang is fase-afsnijdend gedimd, niet schakelend.
• eWeLink-app nodig voor initiële kalibratie en schakelaar-type configuratie als je geen Matter-controller met die opties hebt.
• Homey Bridge ondersteunt geen Matter-over-WiFi - alleen Homey Pro.
• Inbouwdiepte: 33,7 mm - controleer of je inbouwdoos voldoende diepte heeft (standaard EU-doos: ≥ 40 mm aanbevolen).
• Voorplaat is mechanisch drukbaar - geen touch/capacitieve bediening. Werkt wel met handschoenen.
• Module-knop (pairing/reset/config) bereikbaar na afhalen voorplaat (twee hefboutjes aan zijkant).

Inhoud van de doos

• 1x Sonoff Orb-DIM wandschakelaar (MINI-DIM-E, Fusion series)
• 1x Snelle installatiegids (meertalig, NL inbegrepen)
• 1x Matter QR-code kaartje (voor koppeling)
• Montagemateriaal: 2x montageschroeven, 1x afdekplaat (wit, 86x86mm) - de voorplaat zit al op de module

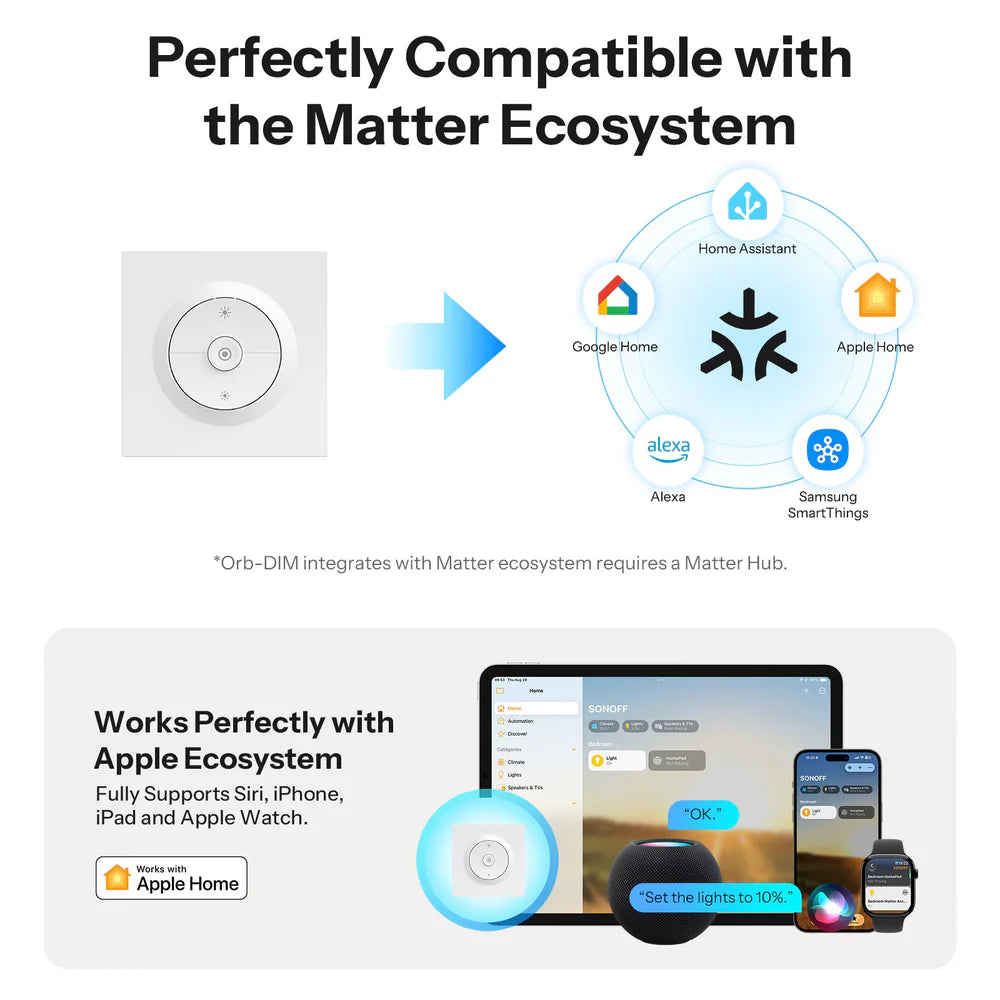

Compatibiliteitsregel

De Sonoff Orb-DIM (EAN 6979033600058) is compatibel met:

• Home Assistant (via Matter integratie, lokaal)
• Homey Pro (via Matter app)
• Apple Home / HomeKit (via Matter)
• Google Home (via Matter)
• Amazon Alexa (via Matter)
• Samsung SmartThings (via Matter)
• eWeLink App (cloud / lokaal LAN)
• Alle Matter-gecertificeerde controllers die Wi-Fi Matter-apparaten ondersteunen

Niet compatibel met: Zigbee-hubs (Sonoff ZBBridge, Hue Bridge, Homey Bridge), Thread-only controllers, Z-Wave controllers, systemen zonder Matter-ondersteuning.

Veelgestelde vragen

Hoe koppel ik de Sonoff Orb-DIM aan Home Assistant?

Installeer de Matter-integratie in Home Assistant, open de Companion App, zet de Orb-DIM in koppelmodus (module-knop achter voorplaat 5-10 s ingedruken tot LED knippert), scan de QR-code en voeg toe aan Home Assistant. Zie de uitgebreide stappen in de Home Assistant sectie.

Is een hub of bridge vereist?

Nee. De Orb-DIM gebruikt Matter over WiFi en koppelt direct aan je Wi-Fi-netwerk. Geen Zigbee-hub, Thread Border Router of Sonoff bridge nodig. Wel vereist: een Matter-controller (Home Assistant, Homey Pro, Apple Home, Google Home, Alexa, SmartThings).

Wat is het verschil met de MINI-DIM module?

De MINI-DIM is een losse inbouwmodule (45 x 39,4 x 16,8 mm) die achter een bestaande schakelaar verdwijnt. De Orb-DIM is een complete wandschakelaar (86 x 86 x 33,7 mm) met geïntegreerde fysieke voorplaat - je vervangt je oude schakelaar 1-op-1. Functioneel identiek (Matter/WiFi, trailing-edge, energiemeting, kalibratie), maar ander vormfactor.

Zijn batterijen inbegrepen?

Nee. De Orb-DIM wordt gevoed via 230V netspanning (L + N). Er zitten geen batterijen in het toestel en er zijn ook geen benodigd.

Kan ik de Orb-DIM gebruiken in een 2-weg schakeling (wisselschakelaar)?

Ja. De S1/S2 ingangen ondersteunen een tweede wipschakelaar of drukknop voor 2-weg bediening. De Orb-DIM zelf fungeert als hoofdschakelaar (master), de extra schakelaar op S1/S2 als slave. Configureer schakelaar-type via module-knop (3x drukken), eWeLink-app of Matter-attributen.

Hoe bereik ik de module-knop voor pairing/reset?

De voorplaat heeft aan twee zijkanten kleine hefboutjes. Priem de voorplaat vorsichtig los met een plat schroevendraaier. De module-knop zit op de zijkant van de module. Na configuratie druk je de voorplaat weer op tot hij inraste.

Werkt de fysieke voorplaat ook als de WiFi/Matter verbinding weg is?

Ja. De mechanische bediening (korte druk aan/uit, vasthouden dimmen) werkt lokaal op het toestel, ook zonder netwerkverbinding. Alleen app-besturing, automatiseringen en energiedata-uitwisseling vereisen netwerk.

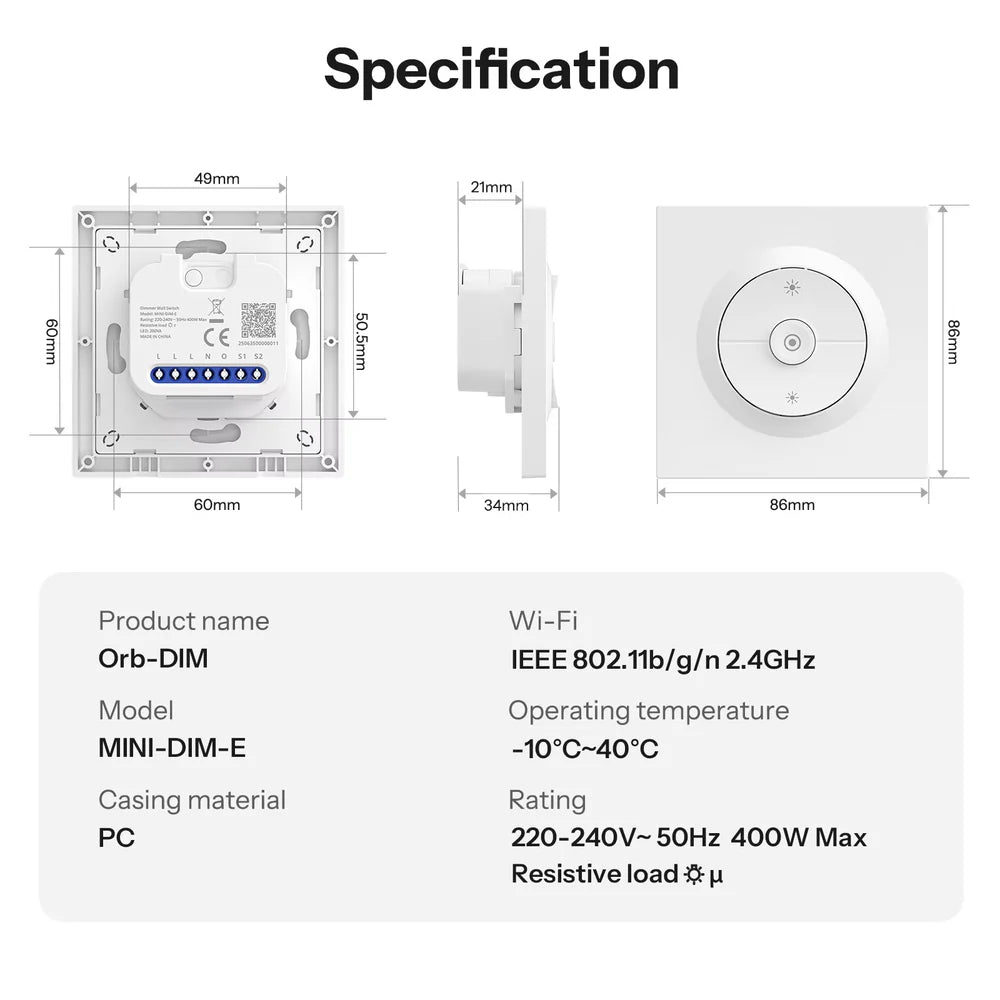

Wat is de inbouwdiepte en past hij in mijn doos?

De Orb-DIM is 33,7 mm diep (gemeten vanaf de wand). Standaard EU-inbouwdozen zijn 40-50 mm diep, dus in de meeste gevallen prima. Heb je een ondiepe doos (bijv. 25-30 mm)? Controleer dan de ruimte achter de afdekplaat - de aansluiter terminals staan aan de zijkant en nemen extra ruimte in beslag.

Kan ik de Orb-DIM gebruiken zonder nul-draad?

Nee. De Orb-DIM vereist een nul-draad in de inbouwdoos voor de voeding van de electronica. Voor installaties zonder nul-draad is er geen Sonoff dimmer-wandschakelaar beschikbaar; overweeg dan een slimme dimbare Zigbee-lamp (bijv. Philips Hue) of een no-neutral schakelaar (alleen schakelen, geen dimmen).
