Sonoff MINI-ZBDIM Zigbee Dimmer - Ultracompacte Inbouwmodule met energiemeting

Probleemoplossing in een compacte module

Je wilt je huidige dimbare verlichting slim maken zonder de wandschakelaars te vervangen of de esthetiek te breken. De Sonoff MINI-ZBDIM lost dit op: een miniatuur Zigbee 3.0 dimmer module die in elke standaard inbouwdoos past. In tegenstelling tot WiFi-dimmers fungeert deze module als Zigbee-router (repeater), wat je mesh-netwerk versterkt en de bereikbaarheid van andere Zigbee-apparaten verbetert. Met trailing-edge dimtechnologie, automatische kalibratie en realtime vermogensmeting krijg je flikkerloze controle over LED, halogeen en elektronische transformatoren - lokaal, zonder cloud, via Home Assistant (ZHA/Zigbee2MQTT), Sonoff-gateways of elke Zigbee 3.0 hub.

Voeding en connectiviteit

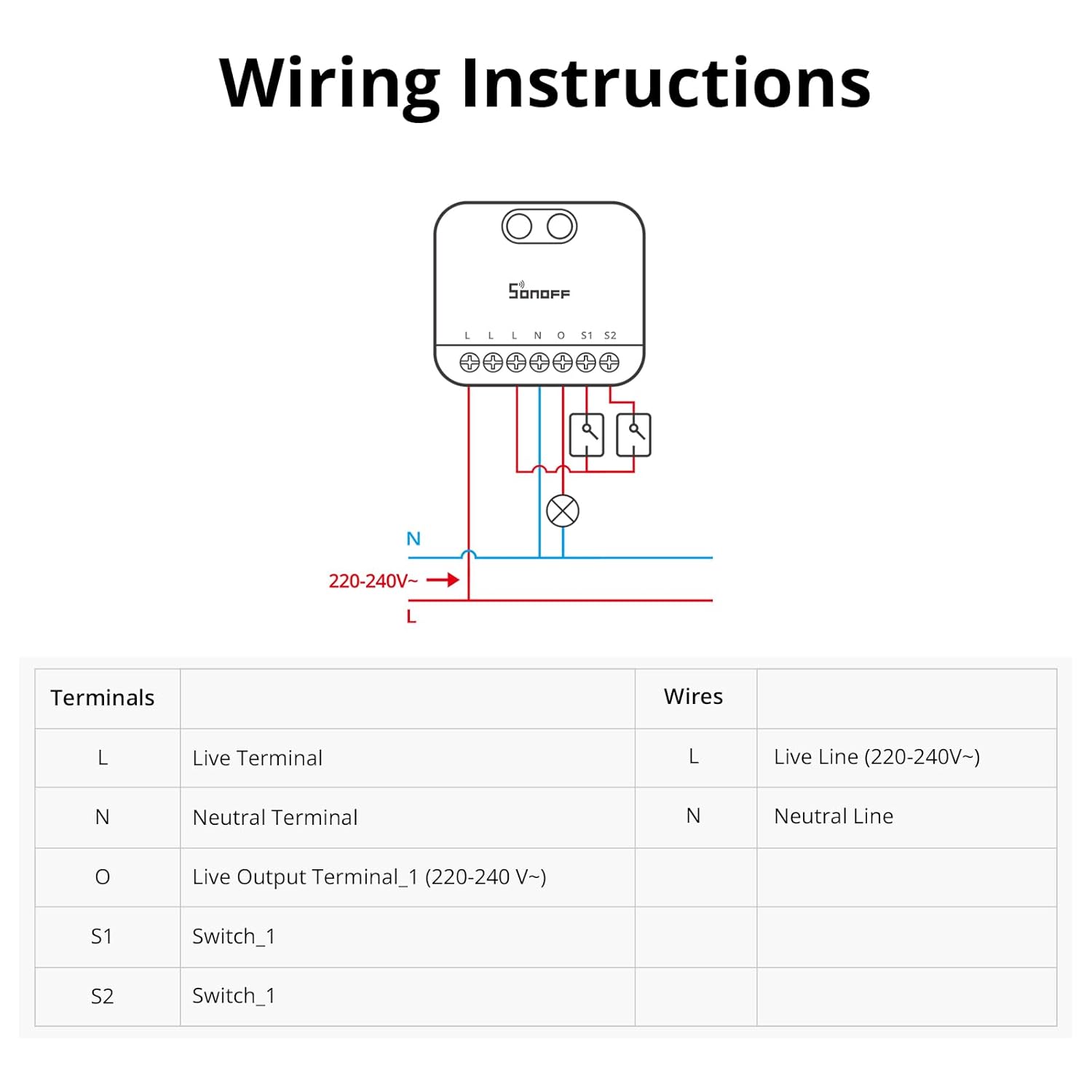

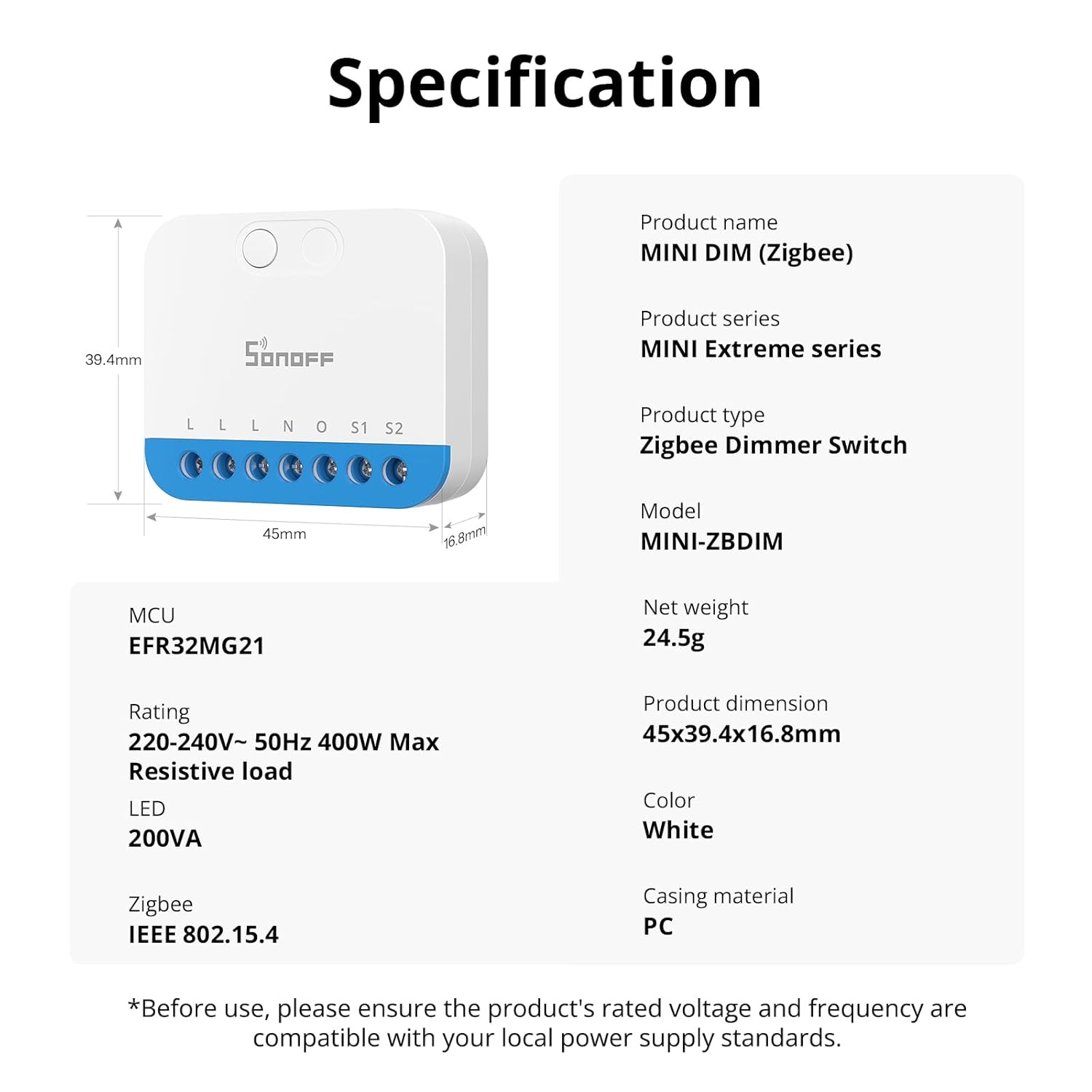

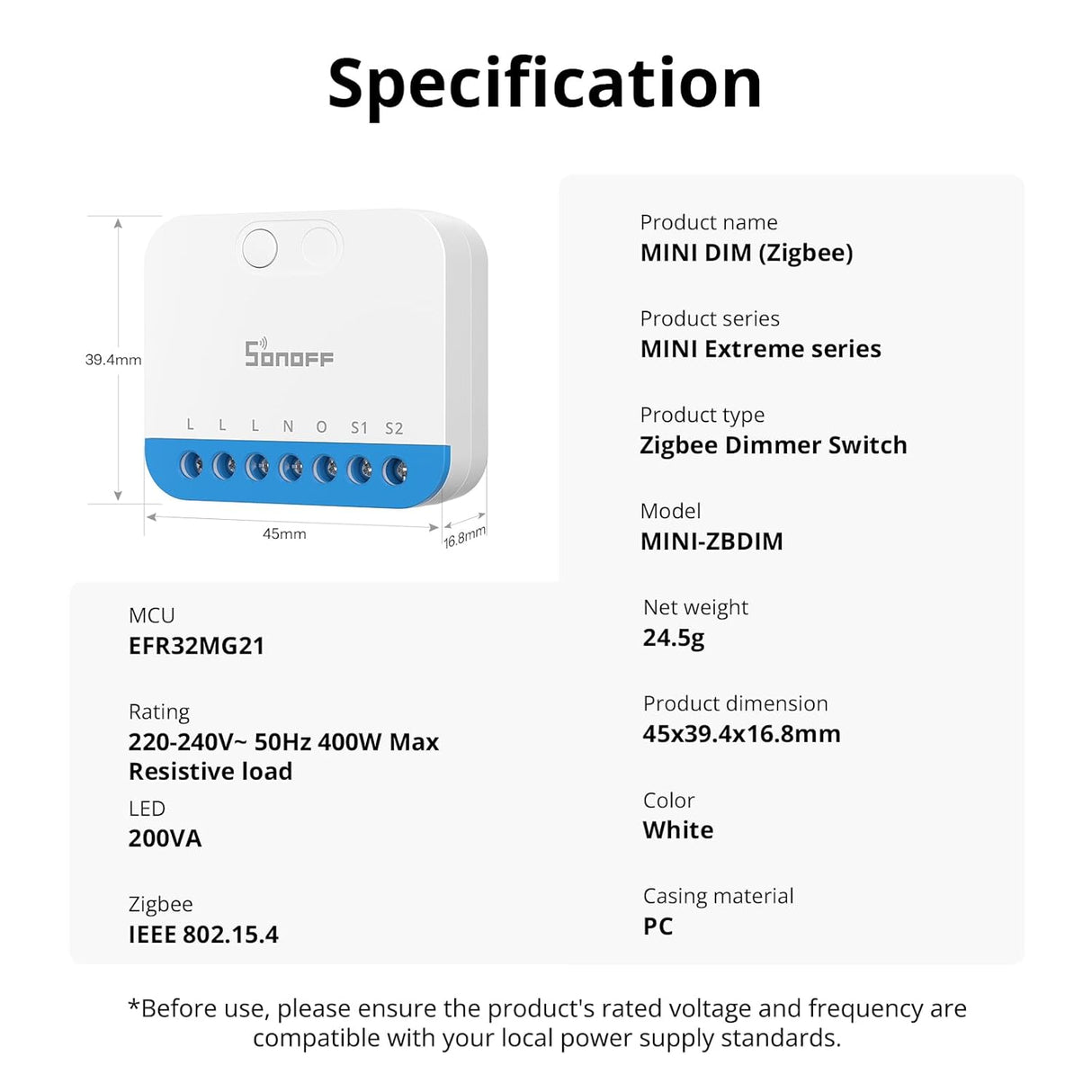

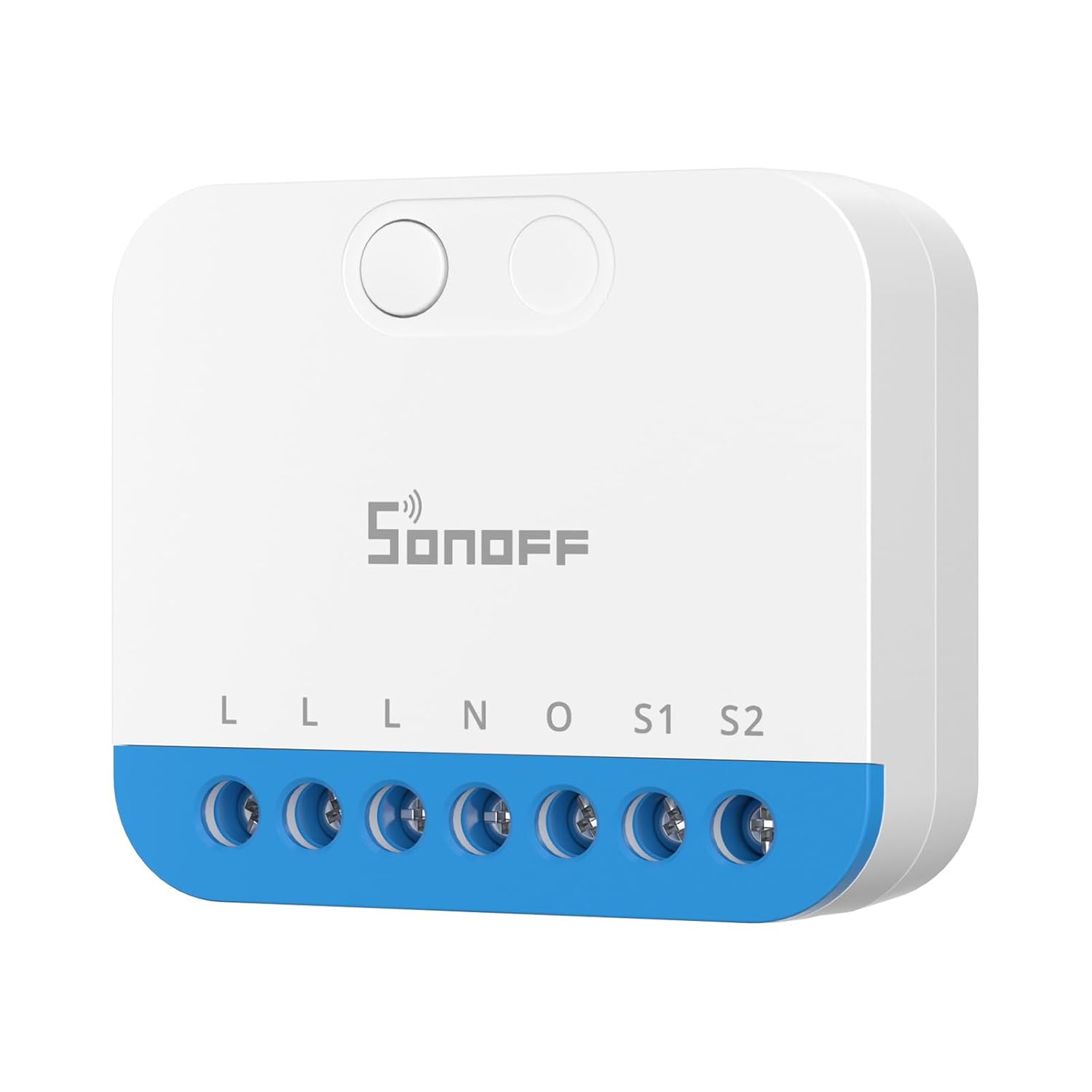

De MINI-ZBDIM werkt op 220-240 V~ 50 Hz en vereist een nul-draad in de inbouwdoos. Maximale belasting: 2 A (400 W resistief / 200 VA LED / 200 W dimbare elektronische transformator). Aansluiting via schroefterminals (L, N, Lout, S1, S2). De module communiceert via Zigbee 3.0 (IEEE 802.15.4) met een EFR32MG21 radio/MCU. Zigbee-role: Router - de module herhaalt signalen van andere Zigbee-apparaten en versterkt het mesh-netwerk. Geen Thread, geen WiFi, geen Matter - puur Zigbee 3.0. Externe schakelaars op S1/S2 (potentie-vrij) ondersteunen wipschakelaars (toggle) en drukknoppen (momentary) in 1-weg, 2-weg en 3-weg configuraties. Schakelaar-type is instelbaar via knop op de module (3x drukken cycelt door modi) of via ZHA/Zigbee2MQTT.

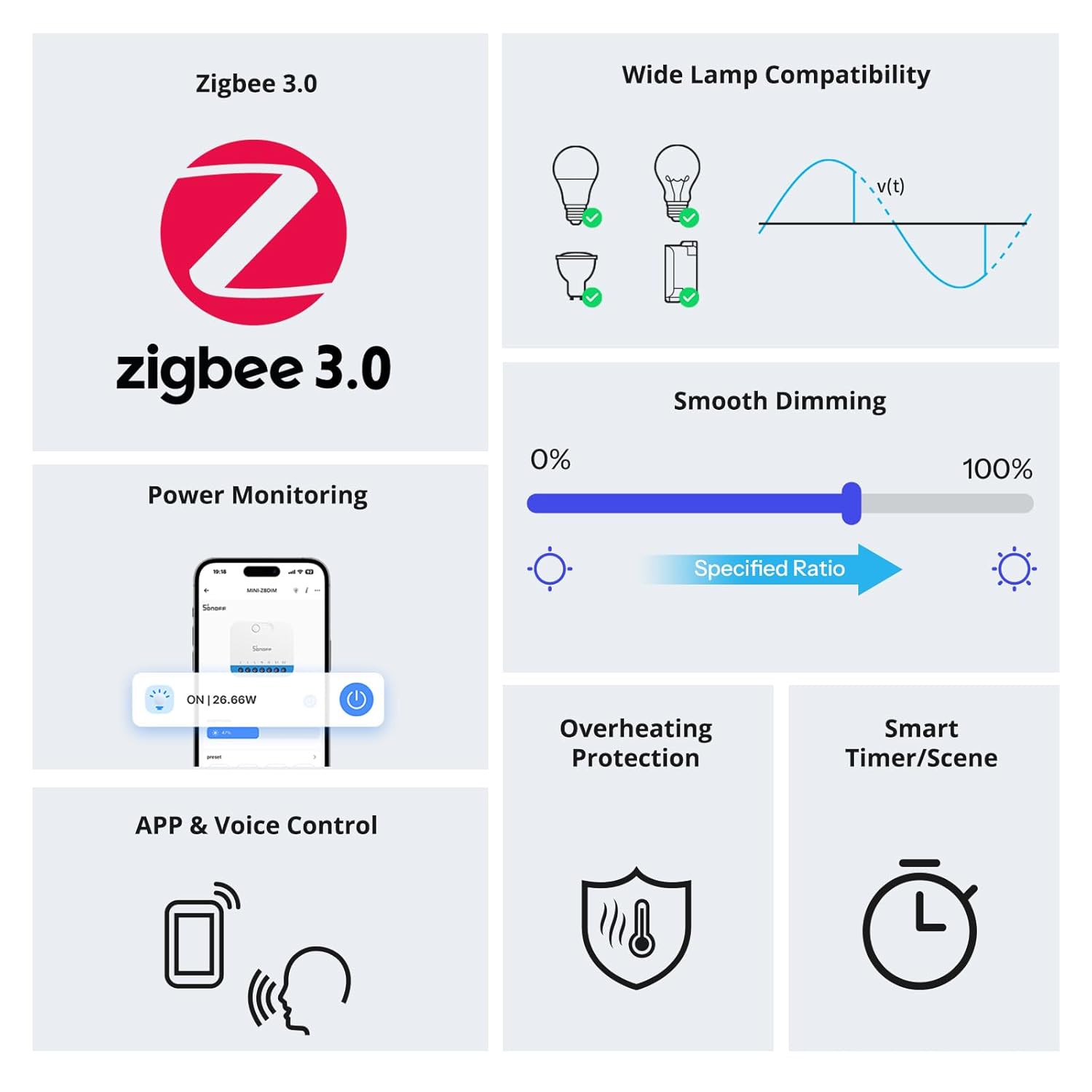

Functionaliteit en instellingen

Dimtechnologie: Trailing-edge (fase-afsnijdend) - standaard voor moderne dimbare LED en elektronische transformatoren.

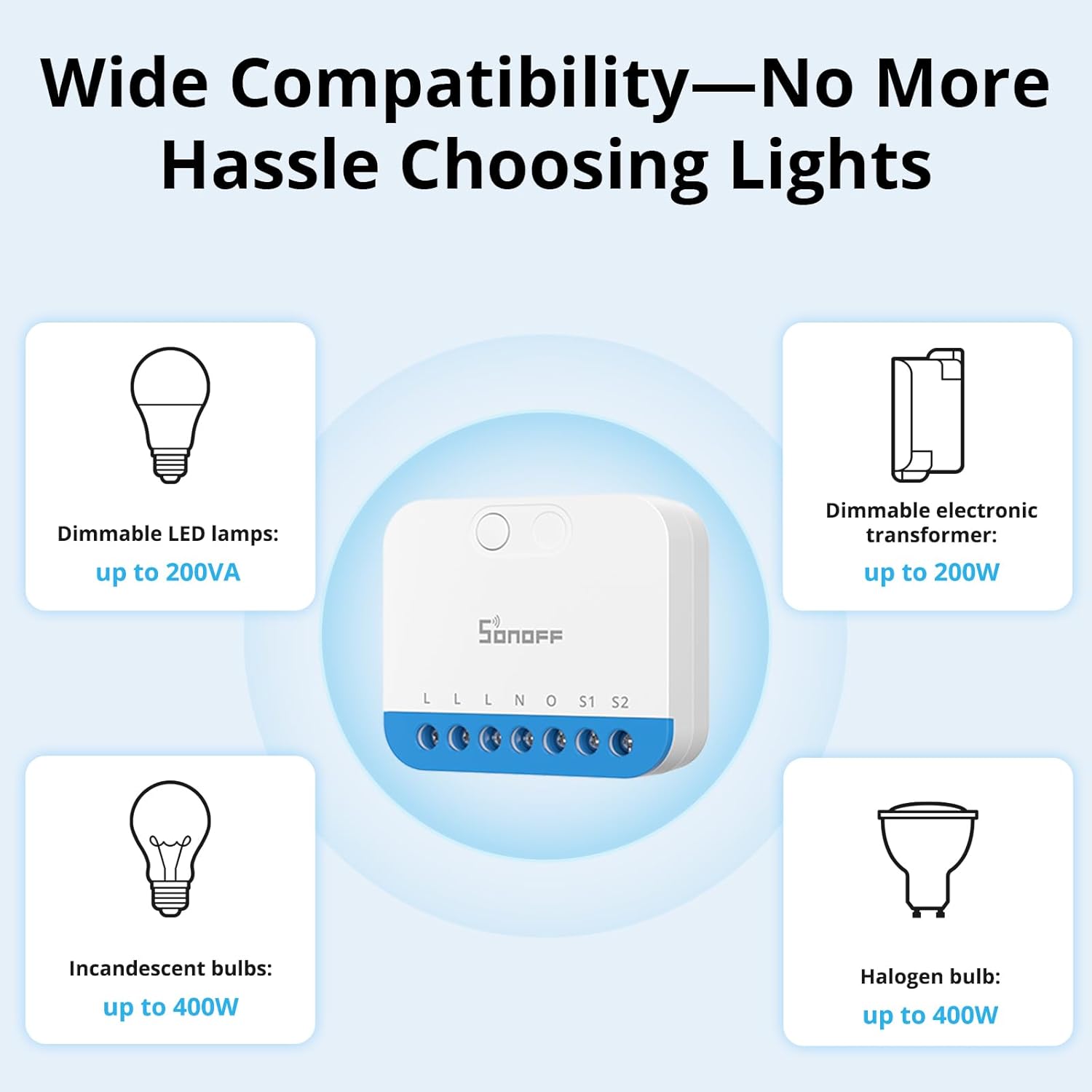

Ondersteunde lasten:

• Dimbare LED: tot 200 VA
• Gloeilampen / halogeenlampen: tot 400 W
• Dimbare elektronische transformatoren: tot 200 W

Kalibratie: Automatisch (langere druk op module-knop of via app) en handmatig. De module meet het daadwerkelijke dimbereik van de aangesloten lamp en stelt min/max helderheid scherp voor flikkerloos dimmen 0-100%.

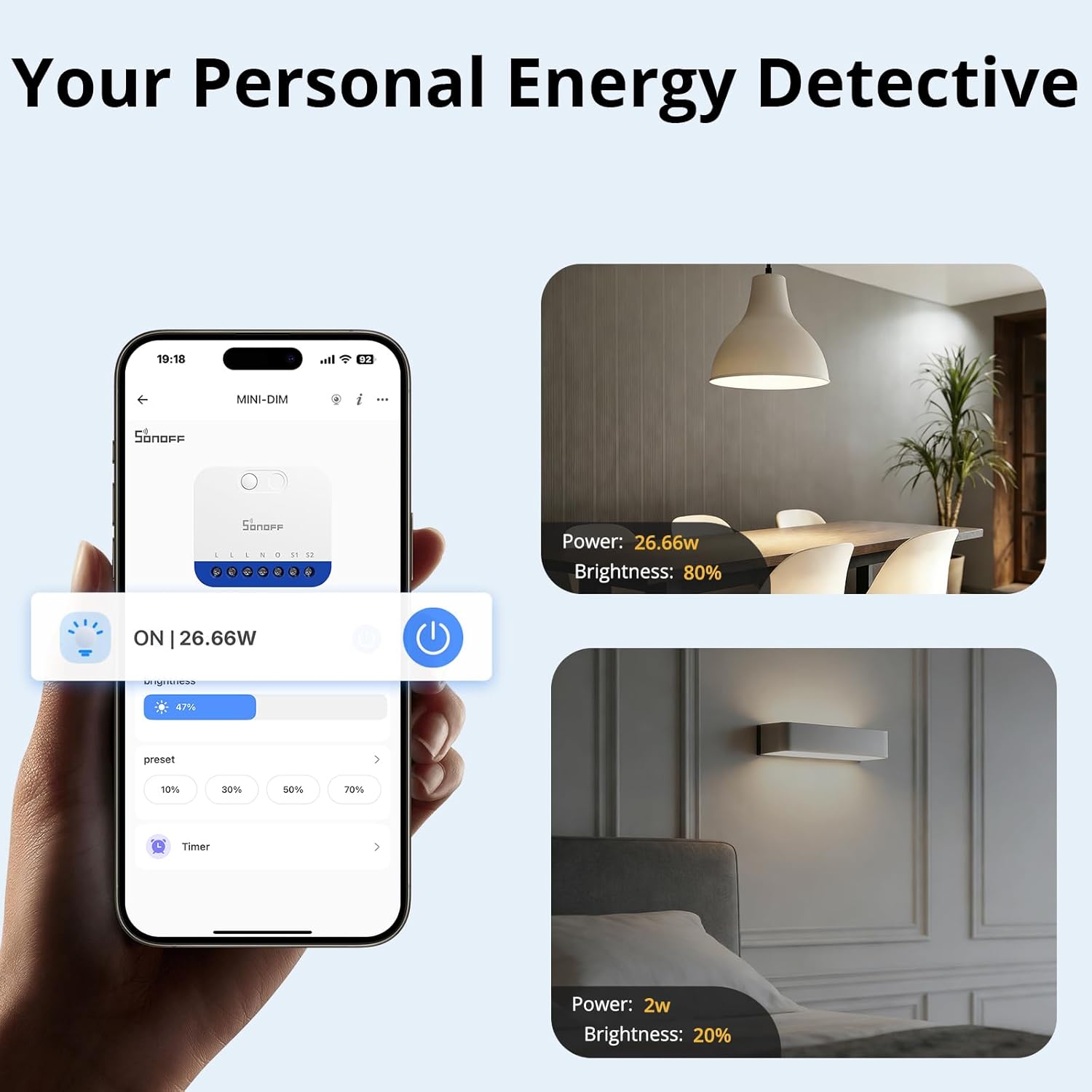

Realtime meting: Vermogen (W), spanning (V), stroom (A), energie (kWh cumulatief) - allemaal beschikbaar als Zigbee-clusters/entiteiten.

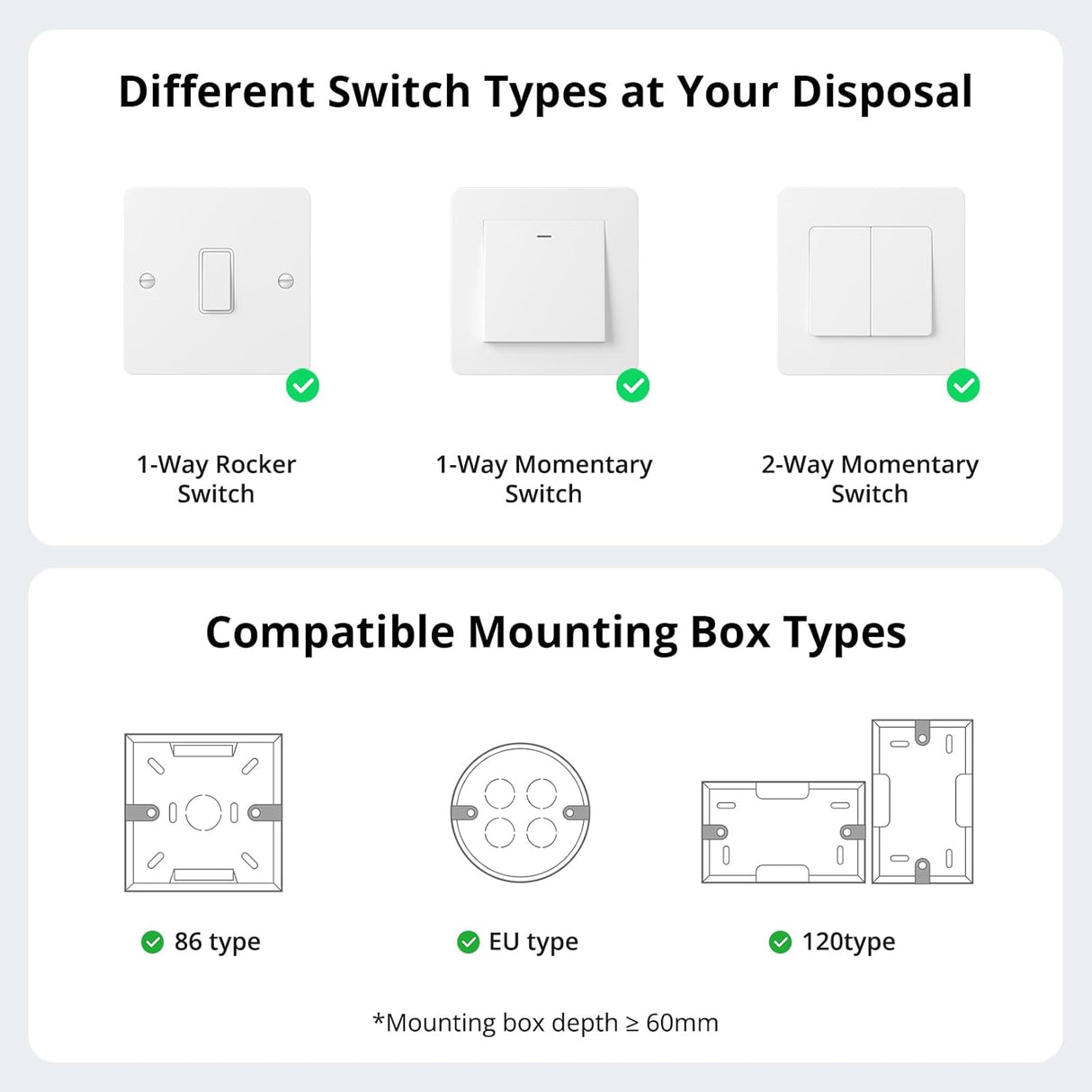

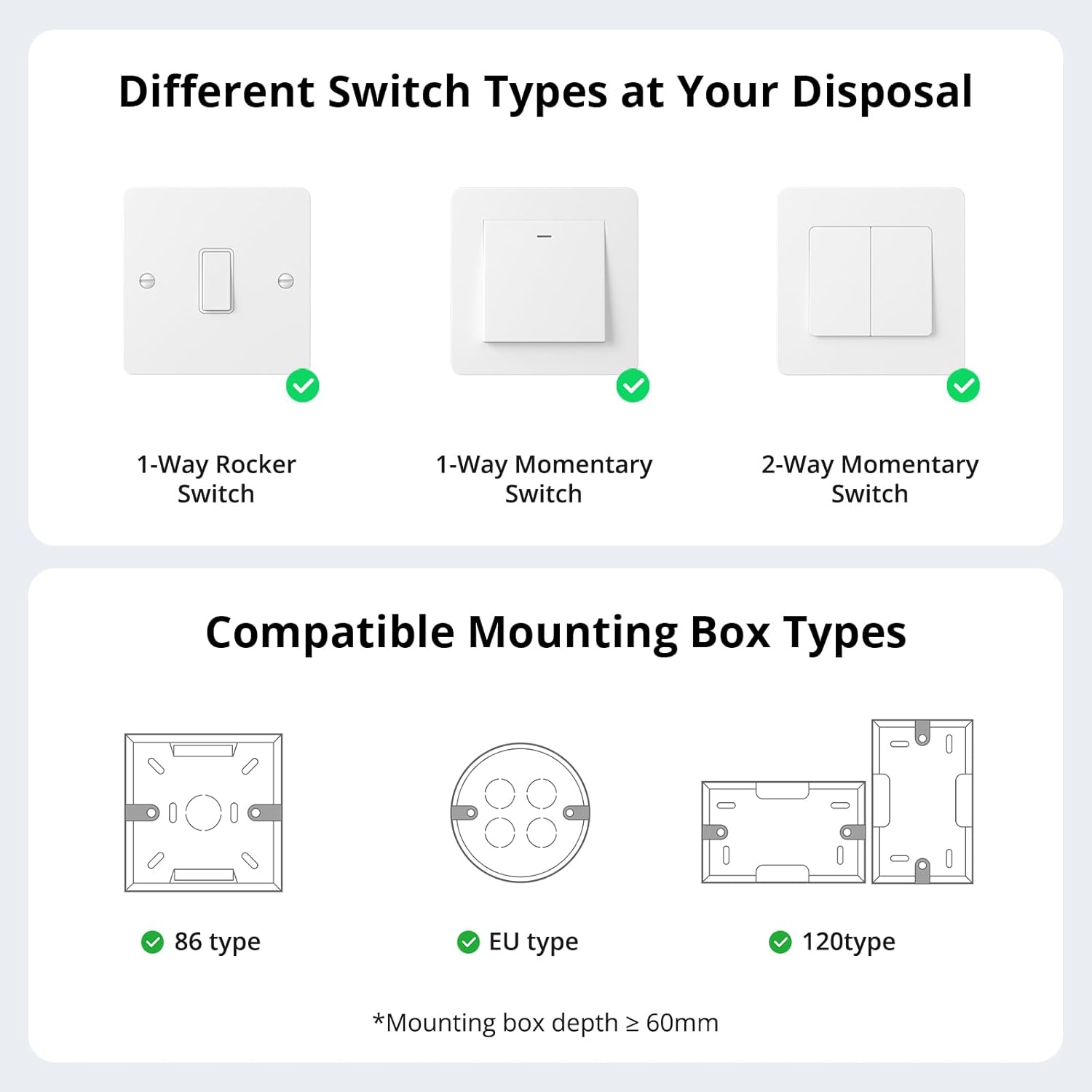

Externe schakelaar modi (configureerbaar):

• Mode 1 (Pulse/Enkele drukknop): Korte druk = aan/uit, ingedrukt houden = dimmen (om en om)
• Mode 2 (Edge/Enkele wipschakelaar): Toggle gedrag
• Mode 3 (Double Pulse/Dubbele drukknop): S1 kort = aan / lang = helderder; S2 kort = uit / lang = dimmer
• Mode 4 (Triple Pulse/Drievoudige drukknop): S1 = stap helderder, midden = aan/uit, S2 = stap dimmer

Power-on state: Instelbaar (uit / aan / toggle / vorige staat / herstel na kalibratie).

Oververhittingsbeveiliging: Ingebouwde NTC-sensor schakelt uitgang automatisch uit bij overtemperatuur en stuurt waarschuwing naar hub/app.

Soft-start / fade transitions: Configureerbare overgangstijden (0-65535 sec via Zigbee-cluster).

Uitbreiding en accessoires

Voor een strakke afwerking is de SONOFF EDIM-behuizing beschikbaar - specifiek ontworpen voor MINI-DIM en MINI-ZBDIM. De module fungeert zelf al als Zigbee-router, dus extra herhalers zijn vaak overbodig. Voor coördinatie van je Zigbee-netwerk raden we een Zigbee USB-controller aan. Draadloze Zigbee-knoppen (Sonoff SNZB-01P, SNZB-04P, Aqara WXKG01LM, Philips Hue Dimmer) koppel je direct aan de hub voor extra bedieningspunten.

Veiligheid en betrouwbaarheid

• PC V0-behuizing (moeilijk brandbaar, UL94 V-0)
• CE / RoHS gecertificeerd
• Oververhittingsbeveiliging met automatische uitschakeling en UI-waarschuwing
• Belastingdetectie voorkomt schade bij ongeschikte lampen
• IP20 (alleen binnengebruik, droge omgeving)
• Installatie door gekwalificeerd elektricien verplicht (230V netspanning)

Home Assistant integratie (ZHA / Zigbee2MQTT)

De MINI-ZBDIM werkt out-of-the-box met beide grote Zigbee-integraties in Home Assistant.

ZHA (Zigbee Home Automation)

1. Zorg dat een Zigbee-coördinator is aangesloten (bijv. Sonoff ZBDongle-E, SkyConnect, Home Assistant Yellow).
2. Ga naar Instellingen > Apparaten & Diensten > ZHA > "Apparaat toevoegen".
3. Zet de MINI-ZBDIM in koppelmodus: houd de knop op de module 5 seconden ingedrukt tot de LED knippert.
4. ZHA vindt het apparaat, koppel het en wijs toe aan een gebied.
5. Quirk ondersteuning: Sinds Home Assistant 2026.6 is er een quirk (PR #4745) die alle schakelaar-modi (Pulse, Edge, Double Pulse, Triple Pulse) en configuratie-opties (min/max helderheid, overgangstijd, kalibratie) direct in de ZHA UI beschikbaar maakt. Zonder quirk: basis aan/uit/dimmen werkt, geavanceerde settings via Zigbee2MQTT of eWeLink.

Entiteiten na koppeling (ZHA)

• light (staat, helderheid 0-100%, transition ondersteund)
• sensor.power (W), sensor.voltage (V), sensor.current (A)
• sensor.energy (kWh, cumulatief)
• number.min_brightness, number.max_brightness (kalibratiegrenzen)
• number.transition_time (overgangstijd in seconden)
• select.external_switch_type (Pulse / Edge / Double Pulse / Triple Pulse)
• button.calibration (start kalibratie)
• switch.overheat_protection (status)
• select.power_on_behavior (off / on / toggle / previous)

Zigbee2MQTT

Ondersteund sinds versie 1.36.x. Alle bovenstaande entiteiten + extra opties zoals state_action voor schakelaar-events. OTA-firmware-updates via Zigbee2MQTT OTA-functionaliteit. Exposeer switch_type, min_brightness, max_brightness, transition, power_on_behavior, calibration, overheat_protection.

Lokale bediening: Volledig lokaal via Zigbee-mesh. Geen internet, geen cloud, geen Sonoff-account vereist.

Homey integratie

Werkt op Homey Pro (early 2023 of later) en Homey Bridge via de officiële Sonoff Zigbee-app (of generieke Zigbee-app). Koppelen: Homey App > Apparaten > + > Zigbee > Zoek apparaten > knop 5s ingedrukt houden. De module fungeert als router op Homey Pro (versterkt mesh), op Homey Bridge fungeert het als end-device (Bridge is coördinator). Alle basis-functies (aan/uit, dimmen, vermogensmeting) beschikbaar. Geavanceerde instellingen (schakelaar-type, kalibratie, min/max, overgangstijd) via Homey instellingen of Zigbee-cluster configuratie.

Overige platforms

Automatiseringsvoorbeelden (Home Assistant)

1. Alledaags: "Zacht ontwaken" schema (timer + fade-in)

Doel: De lamp in de slaapkamer dimt elke werkdag om 06:30 geleidelijk op in 15 minuten.

alias: "Zacht ontwaken slaapkamer"
trigger:
  - platform: time
    at: "06:30:00"
condition:
  - condition: time
    weekday: [mon, tue, wed, thu, fri]
action:
  - service: light.turn_on
    target:
      entity_id: light.slaapkamer_mini_zbdim
    data:
      brightness_pct: 1
      transition: 900
  - delay: "00:15:00"
  - service: light.turn_on
    target:
      entity_id: light.slaapkamer_mini_zbdim
    data:
      brightness_pct: 80

2. Geavanceerd: "Mesh-gecontroleerde nachtlucht met oververhittingswaarschuwing" (sensor + conditie + notificatie + device state)

Doel: Bij beweging 's nachts gaat de hal-lamp zacht aan (15%), maar alleen als de MINI-ZBDIM niet oververhit is. Bij oververhitting: notificatie en lamp blijft uit.

alias: "Nachtlicht hal met veiligheidscheck"
trigger:
  - platform: state
    entity_id: binary_sensor.hal_beweging
    to: "on"
condition:
  - condition: time
    after: "22:00:00"
    before: "06:00:00"
  - condition: state
    entity_id: switch.hal_mini_zbdim_overheat_protection
    state: "off"
action:
  - service: light.turn_on
    target:
      entity_id: light.hal_mini_zbdim
    data:
      brightness_pct: 15
      transition: 3
  - delay: "00:03:00"
  - service: light.turn_off
    target:
      entity_id: light.hal_mini_zbdim
    data:
      transition: 5
  - condition: state
    entity_id: switch.hal_mini_zbdim_overheat_protection
    state: "on"
  - service: notify.mobile_app_telefoon
    data:
      title: "Oververhitting MINI-ZBDIM hal"
      message: "De dimmer in de hal heeft oververhitting gedetecteerd en is automatisch uitgezet. Controleer de belasting."

Aandachtspunten en beperkingen

• Nul-draad verplicht in de inbouwdoos - geen "no-neutral" versie (die is de ZBMINIL2, maar die is een schakelaar, geen dimmer).
• Alleen 230V AC - niet geschikt voor 12V/24V lage-spanningsystemen.
• Maximaal 2 A / 400 W - niet voor ventilatoren, motoren of inductieve lasten zonder trafo.
• Geen WiFi, geen Matter, geen Thread - puur Zigbee 3.0. Heb je Matter-over-WiFi nodig? Kies de MINI-DIM (apart verkrijgbaar).
• Geen dry-contact relais - uitgang is fase-afsnijdend gedimd, niet schakelend (voor schakelen: ZBMINI R2 of ZBMINIL2).
• Schakelaar-type configuratie via module-knop (3x drukken = volgende mode) of via ZHA/Zigbee2MQTT. Zonder quirk in ZHA: basis werkt, config via Zigbee2MQTT of Sonoff-gateway.
• Philips Hue Bridge: werkt als lichtbron, maar geen router-functie, geen geavanceerde config, geen OTA-updates via Hue.
• 3-weg schakelen (US/UK style): vereist extra draad tussen schakelaar-dozen (live naar S2). In NL 2-weg installaties: S1 en S2 parallel aan dezelfde wipschakelaar of drukknoppen gebruiken.

Inhoud van de doos

• 1x Sonoff MINI-ZBDIM module (MINI Extreme serie)
• 1x Snelle installatiegids (meertalig, NL inbegrepen)
• Montagemateriaal: geen schroeven/plugs inbegrepen (standaard inbouwdoos montage)

Compatibiliteitsregel

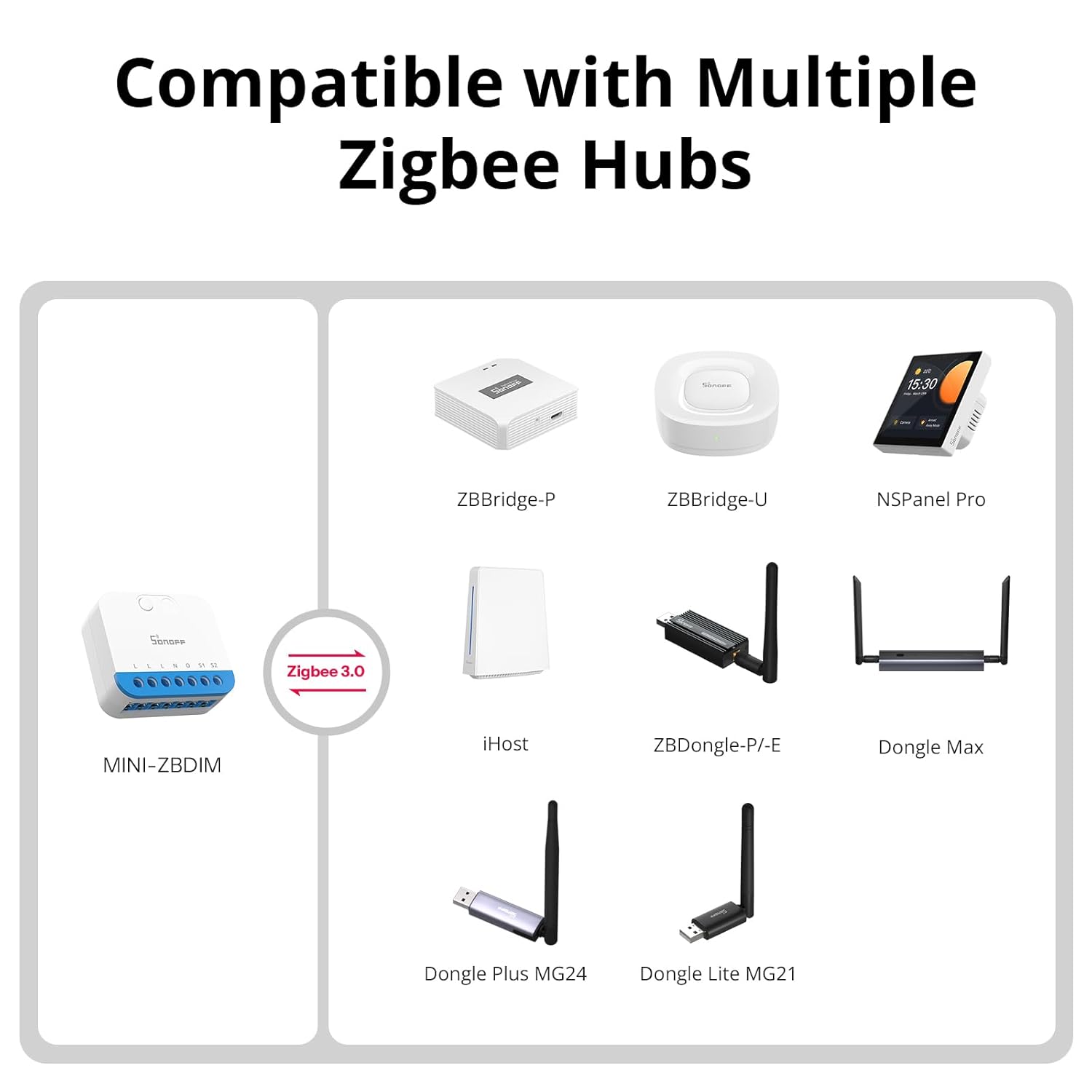

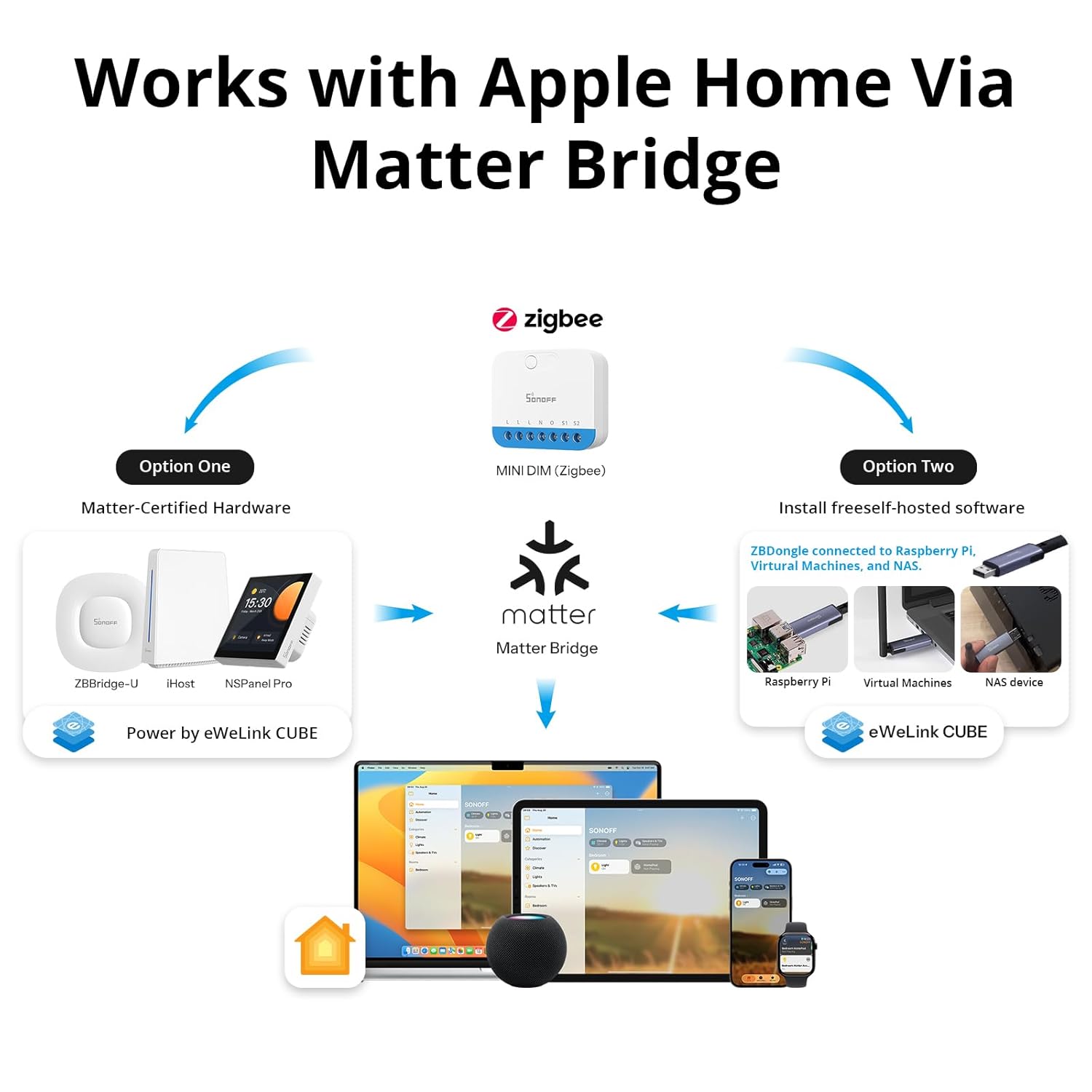

De Sonoff MINI-ZBDIM is compatibel met:

• Home Assistant (ZHA met quirk / Zigbee2MQTT - volledige ondersteuning)
• Homey Pro & Bridge (via Sonoff Zigbee-app)
• Sonoff NSPanel Pro, iHost, ZBBridge-P, ZBDongle-E (eWeLink-ecosysteem)
• Alle Zigbee 3.0 gecertificeerde coördinatoren/hubs die dimmer-apparaten ondersteunen
• Draadloze Zigbee-knoppen (Sonoff SNZB-01P/04P, Aqara, Hue Dimmer, etc.) via hub-automatiseringen

Niet compatibel met: WiFi-only systemen, Matter-only controllers, Thread-only netwerken, Z-Wave controllers, systemen zonder Zigbee-coördinator.

Veelgestelde vragen

Hoe koppel ik de Sonoff MINI-ZBDIM aan Home Assistant?

ZHA: Installeer ZHA-integratie, coördinator aangesloten, knop 5s ingedrukt, ZHA zoekt apparaat. Zigbee2MQTT: toestel in koppelmodus, permit_join: true, appareautomatisch gedetecteerd. Zie uitgebreide stappen in de Home Assistant sectie.

Is een hub of bridge vereist?

Ja. Je hebt een Zigbee 3.0 coördinator nodig (bijv. Sonoff ZBDongle-E, Home Assistant Yellow, SkyConnect, Homey Pro, Sonoff ZBBridge-P, NSPanel Pro, iHost). Zonder coördinator werkt de module niet.

Fungeert de module als Zigbee-router (repeater)?

Ja. De MINI-ZBDIM is een Zigbee-router en versterkt je mesh-netwerk. Op Homey Bridge fungeert het als end-device (Bridge is coördinator).

Zijn batterijen inbegrepen?

Nee. De module wordt gevoed via 230V netspanning (L + N). Er zitten geen batterijen in de module en er zijn ook geen benodigd.

Kan ik de MINI-ZBDIM gebruiken zonder nul-draad?

Nee. De MINI-ZBDIM vereist een nul-draad. Voor installaties zonder nul-draad is er de ZBMINIL2 (schakelaar, geen dimmer) of overweeg een slimme dimbare Zigbee-lamp (bijv. Philips Hue, Gledopto, Sunricher).

Wat is het verschil met de MINI-DIM (Matter-over-WiFi)?

MINI-ZBDIM = Zigbee 3.0, router-functie, werkt op Homey Bridge, geen internet nodig, lokaal via Zigbee-mesh. MINI-DIM = Matter-over-WiFi, geen router, werkt niet op Homey Bridge, vereist WiFi-bereik, koppelt direct aan Matter-controllers (Home Assistant, Apple Home, Google Home, Alexa, SmartThings) zonder Zigbee-hub. Kies MINI-ZBDIM voor robuust Zigbee-mesh, MINI-DIM voor Matter/WiFi simpliciteit.

Hoe configureer ik de schakelaar-type (wip vs drukknop)?

Op de module: knop 3x snel drukken = volgende mode (LED knippert aantal keren = mode nummer). Via ZHA (met quirk): select.external_switch_type. Via Zigbee2MQTT: switch_type payload. Via Sonoff-gateway: eWeLink-app.
