DIYANI Zigbee Rotary Knob – Draaien, Drukken en Scènes Activeren

Draadloze Zigbee Draaiknop – Dimmer en Scèneschakelaar

Dimmen zonder schakelaar aan de muur, zonder bekabeling en zonder gereedschap. De DIYANI Zigbee draaiknop werkt op een CR2450-knoopcelbatterij en communiceert direct via Zigbee 3.0. Draaien stuurt een dimmer-event naar Home Assistant, een korte druk schakelt aan of uit, lang indrukken activeert een scène en een dubbele druk is vrij te configureren. Vier acties in één compact apparaat, op iedere plek te bevestigen.

Voeding en connectiviteit

De draaiknop werkt op een CR2450-knoopcelbatterij van 3V (inbegrepen). Het standbyverbruik bedraagt slechts 8 microampère, wat voor dit type knoopcelbatterij resulteert in een levensduur van vele maanden bij normaal gebruik. Communicatie verloopt via Zigbee 3.0 met een bereik van minimaal 30 meter in open ruimte. Het apparaat is een Zigbee EndDevice (model TS004F) en heeft een Zigbee-coordinator of gateway nodig om te functioneren.

Bediening en werkingsmodi

De draaiknop werkt in twee modi die je via Zigbee2MQTT instelt:

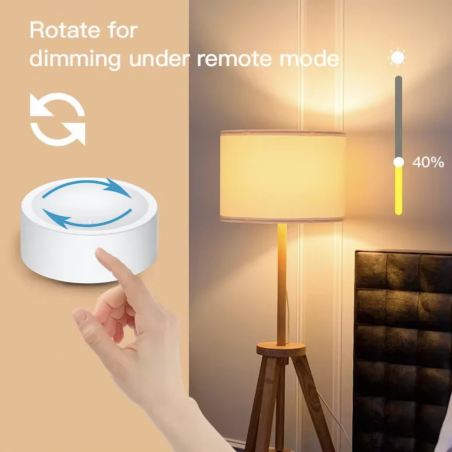

• Command mode (dimmer): draaien stuurt directe helderheidscommando's; geschikt voor het dimmen van lampen via automatiseringen in Home Assistant.
• Event/scene mode: draaien en drukken genereren losse events die je koppelt aan scènes, groepen of andere apparaten.

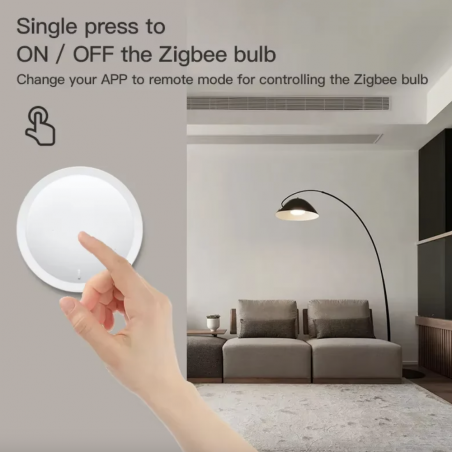

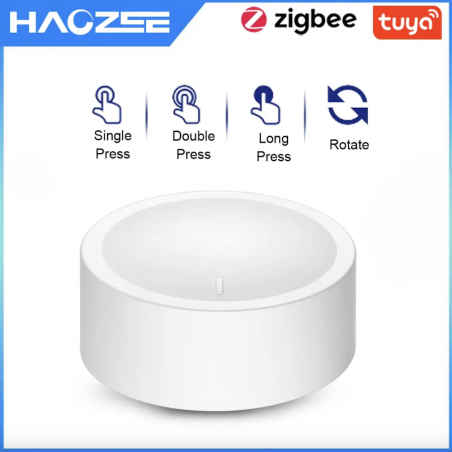

De beschikbare acties zijn: korte druk (aan/uit toggle), dubbele druk, lang indrukken, draaien links (rotate_left) en draaien rechts (rotate_right). Via de Tuya Smart Life-app zijn alle functies direct beschikbaar zonder extra configuratie.

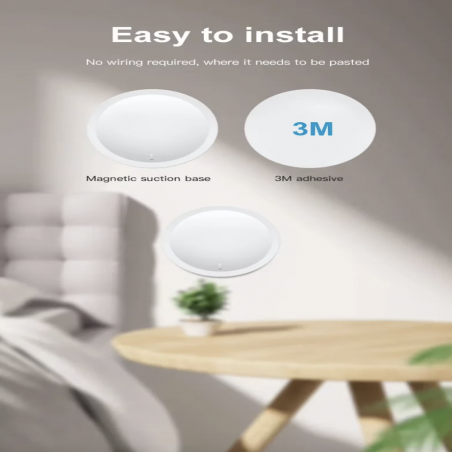

Montage

De draaiknop wordt geleverd met dubbelzijdig tape en is daarmee op elke gladde ondergrond te plakken: muur, meubel, tafel of nachtkastje. Geen boren, geen inbouw, geen bedrading. Wil je de knop op een vaste plek monteren, dan past hij ook op een standaard 86 mm wanddoos. Bekijk ook onze andere draadloze schakelaars voor meer batterijgevoede bedieningsopties.

Home Assistant

De DIYANI draaiknop (Zigbee model TS004F) werkt het best via Zigbee2MQTT. In command mode verwerkt HA de draairichting als helderheidsaanpassing via een automatisering of blueprint. Lokale bediening is bevestigd; cloud is niet vereist.

Koppelprocedure via Zigbee2MQTT

• Zet Zigbee2MQTT in koppelmodus via de Zigbee2MQTT-interface of het HA-dashboard.
• Houd de koppelknop aan de onderkant van de draaiknop 5 seconden ingedrukt totdat de LED knippert.
• Het apparaat verschijnt automatisch in Zigbee2MQTT als TS004F.
• Stel de werkingsmodus in via de Zigbee2MQTT-interface: kies command mode voor dimmen of event mode voor scènebediening.
• Ga in HA naar Instellingen > Apparaten & diensten > MQTT; het apparaat verschijnt als nieuw apparaat.
• Gebruik een community blueprint (zoek op "Tuya Smart Knob TS004F Zigbee2MQTT") voor kant-en-klare dimmerfunctionaliteit.

Entiteiten na koppeling via Zigbee2MQTT: action-event (rotate_left, rotate_right, single, double, hold), batterijpercentage, linkquality.

Koppelprocedure via ZHA

• Ga in HA naar Instellingen > Apparaten & diensten > ZHA > Apparaat toevoegen.
• Houd de koppelknop 5 seconden ingedrukt totdat de LED knippert.
• ZHA herkent het apparaat als TS004F; klik- en rotatieacties zijn beschikbaar als ZHA-events.
• Gebruik een TS004F-blueprint voor ZHA (beschikbaar via de HA-community) voor volledige functionaliteit inclusief rotatie.

⚠️ ZHA ondersteunt de TS004F niet volledig out-of-the-box. Rotatie-events werken via een blueprint, maar command mode (directe dimmerbediening) is in ZHA niet beschikbaar. Voor soepel dimmen via draaien is Zigbee2MQTT sterk aan te raden.

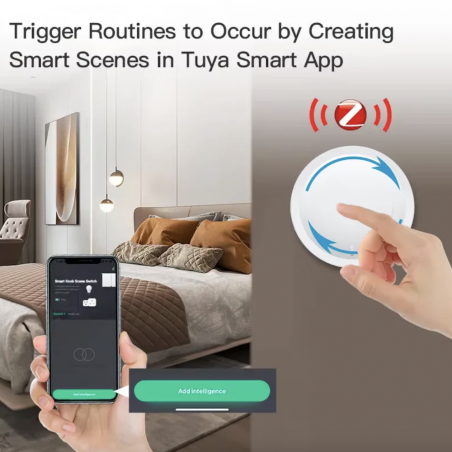

Tuya Smart Life

Via een Tuya Zigbee-gateway en de Smart Life-app werken alle functies van de draaiknop direct: dimmen, aan/uit, scènes activeren en tap-to-run automatiseringen instellen. Dit is de eenvoudigste manier om de knop te koppelen zonder extra configuratie, maar vereist een internetverbinding voor cloudfuncties.

Homey

De DIYANI draaiknop is als Tuya Zigbee TS004F mogelijk te koppelen aan Homey Pro (2023) via de ingebouwde Zigbee-stack, maar officiële ondersteuning is niet bevestigd. De meest betrouwbare route voor Homey-gebruikers is via Zigbee2MQTT als externe coordinator.

Overige platforms

Via de Tuya Smart Life-app is de draaiknop te koppelen aan Alexa en Google Home voor spraakbediening van gekoppelde scènes. Apple Home wordt niet rechtstreeks ondersteund; indirecte koppeling via Home Assistant en Homebridge is mogelijk.

Automatiseringsvoorbeelden

Voorbeeld 1 – Draaien om woonkamerlamp te dimmen (Zigbee2MQTT, command mode)

• Stel de draaiknop in op command mode via de Zigbee2MQTT-interface.
• Trigger: Zigbee2MQTT action-event rotate_right of rotate_left van de draaiknop.
• Actie: pas de helderheid van light.woonkamer aan met +10% (rotate_right) of -10% (rotate_left), met grenswaardebewaking 1%–100%.
• Gebruik een community blueprint voor TS004F voor soepele dimmerbediening zonder drempelfouten.

Voorbeeld 2 – Lang indrukken activeert avondscène

• Trigger: Zigbee2MQTT action-event hold van de draaiknop.
• Conditie: tijdstip is na 19:00.
• Actie: activeer scene.avondmodus (gedimd licht, tv aan, thermostaat naar 20°C).

Aandachtspunten

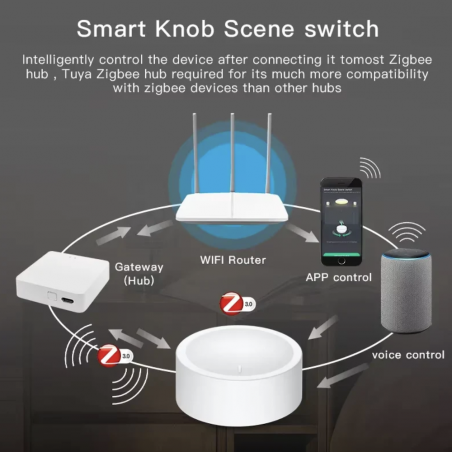

• Zigbee-coordinator of gateway is verplicht; de knop werkt niet standalone.
• Voor dimmen via draaien is Zigbee2MQTT in command mode de aanbevolen route; ZHA ondersteunt command mode niet.
• ZHA werkt via een community blueprint, maar geeft een beperktere actieset dan Zigbee2MQTT.
• Directe koppeling aan Zigbee-lampen zonder HA is alleen mogelijk via een Tuya Zigbee-gateway in de Smart Life-app.
• Batterij CR2450 is inbegrepen in de verpakking.
• Maximaal bereik van 30 meter geldt in open ruimte; muren en obstakels verminderen het bereik.

Inhoud van de doos

• 1x DIYANI Zigbee draaiknop
• 1x CR2450-batterij (inbegrepen)
• 1x dubbelzijdig tape voor wandmontage

Compatibiliteit

Compatibel met Zigbee2MQTT, ZHA (via blueprint), Tuya Smart Life, Alexa en Google Home. Werkt met alle Zigbee 3.0-coordinators, waaronder de SMLIGHT SLZB-serie en andere Zigbee USB-controllers. Bekijk alle DIYANI-producten in onze webshop.

Specificaties

Veelgestelde vragen

Heb ik een Zigbee-hub nodig?

Ja, de draaiknop is een Zigbee EndDevice en werkt niet standalone. Je hebt een Zigbee-coordinator nodig, zoals de SMLIGHT SLZB-serie in combinatie met Zigbee2MQTT of ZHA, of een Tuya Zigbee-gateway voor gebruik via de Smart Life-app.

Werkt dimmen via draaien ook in ZHA?

Niet out-of-the-box. In ZHA zijn rotatie-events beschikbaar via een community blueprint, maar command mode (waarbij draaien directe helderheidscommando's stuurt) is alleen beschikbaar in Zigbee2MQTT. Voor soepel dimmen via draaien is Zigbee2MQTT dan ook de aanbevolen route.

Wat is het verschil tussen command mode en event mode?

In command mode stuurt de draaiknop directe Zigbee-helderheidscommando's bij het draaien, wat je in HA omzet naar lampbediening via een automatisering. In event mode genereert de knop losse events (rotate_left, rotate_right, single, double, hold) die je vrij koppelt aan elke actie in HA. Je schakelt tussen modi via de Zigbee2MQTT-interface.

Is de batterij inbegrepen?

Ja, de CR2450-knoopcelbatterij (3V) zit in de verpakking. Het standbyverbruik van maximaal 8µA zorgt voor een lange levensduur bij normaal gebruik.

Kan ik de knop zonder app of hub direct aan een lamp koppelen?

Directe Zigbee-binding aan een lamp zonder gateway is technisch mogelijk maar vereist extra configuratie via ZHA of Zigbee2MQTT en werkt niet altijd betrouwbaar met dit Tuya-model. De meest stabiele werking is via Home Assistant met Zigbee2MQTT en een automatisering.

Werkt de knop ook voor gordijnen of andere apparaten?

Ja, via Zigbee2MQTT in Home Assistant koppel je de action-events aan elke entiteit. Denk aan het bedienen van slimme zonwering, een mediaspeler of het activeren van een volledige automatiseringsscène. In event mode is de knop volledig vrij te configureren.

✅ slimhuisje.nl — Direct leverbaar en batterij inbegrepen. Plak hem op je nachtkastje, tafel of muur en bedien je verlichting zonder ook maar één kabel aan te raken.
