Apollo BTN-1 Macro Deck | Modulair Smart Home Bedieningspaneel

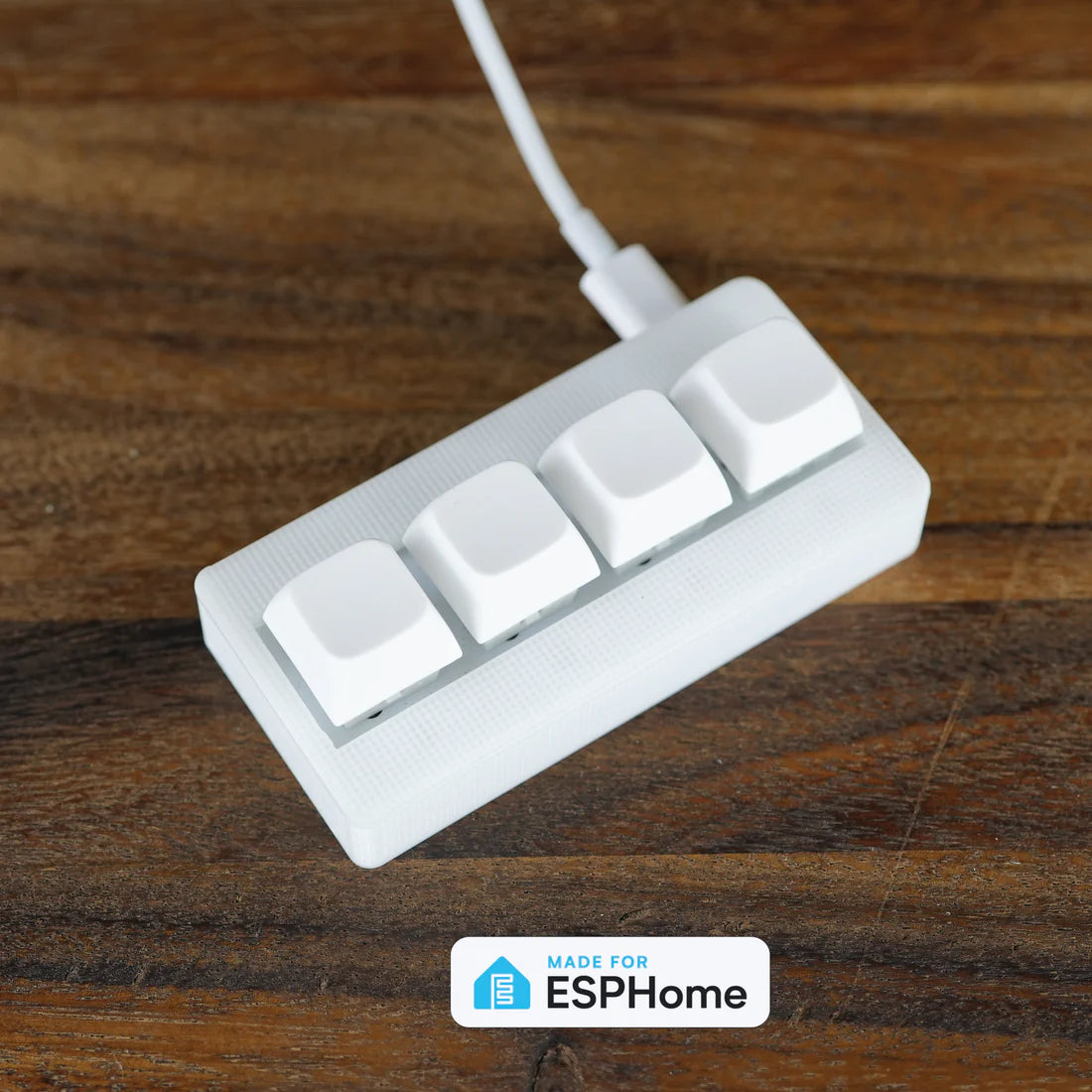

De Apollo BTN-1 Macro Deck is een open-source, lokaal werkend bedieningspaneel dat tactiele controle combineert met geavanceerde smart home automatisering. Met vier hot-swappable mechanische knoppen (Cherry MX-compatibel) en een dubbel RGB LED-systeem (onder elke toets én indicator LEDs aan de voorkant) biedt dit apparaat ongeëvenaarde visuele feedback en aanpasbare functionaliteit. Het apparaat draait op ESPHome firmware en integreert native met Home Assistant, waardoor je tot 12 unieke automatisering triggers hebt (single click, double click en long press per knop).

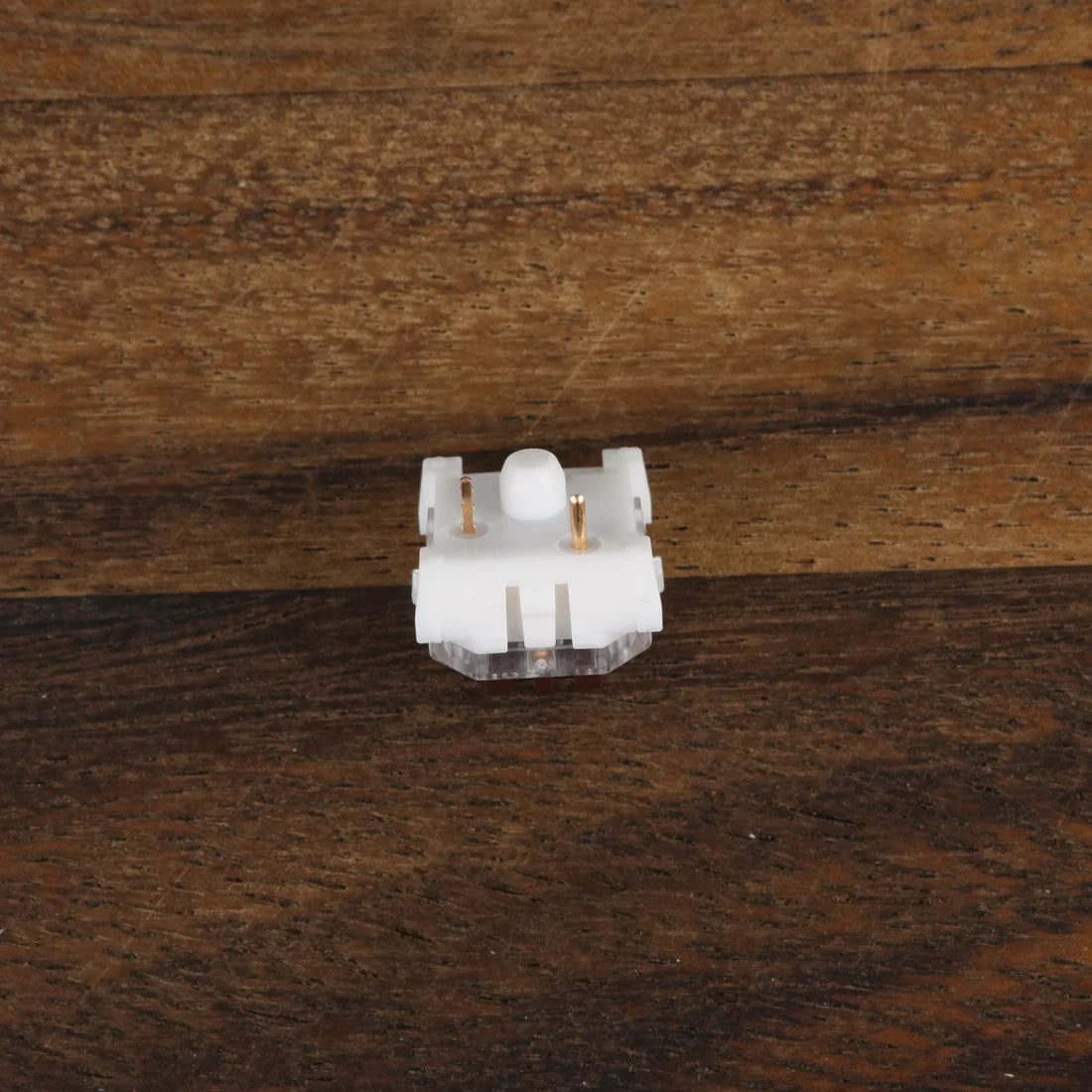

Hot-swappable mechanische switches

De BTN-1 ondersteunt Cherry MX-compatibele switches en vereist geen soldeerwerk om switches te vervangen. De standaard configuratie komt met mechanische switches en witte keycaps. Je kunt eenvoudig switches vervangen voor verschillende tactiele ervaringen zonder speciale gereedschappen. Elke knop heeft RGB NeoPixel LEDs eronder voor achtergrondverlichting en aparte status indicator LEDs aan de voorkant voor feedback.

Modulaire uitbreidingsmogelijkheden (toekomstig)

De BTN-1 heeft een modulair ontwerp met expansion connectors voor toekomstige uitbreidingen. Apollo Automation ontwikkelt momenteel diverse attachments, waaronder mogelijk:

• E-ink displays voor status-informatie
• NFC readers voor gebruikersspecifieke automatiseringen
• Extra knoppen, rotary dials, OLED-schermen
• Sensor modules

Let op: Deze attachments zijn nog niet beschikbaar - de exacte features en release-tijdlijnen zijn nog niet bevestigd. Check de Apollo Automation website voor updates over toekomstige modules.

Voeding en connectiviteit

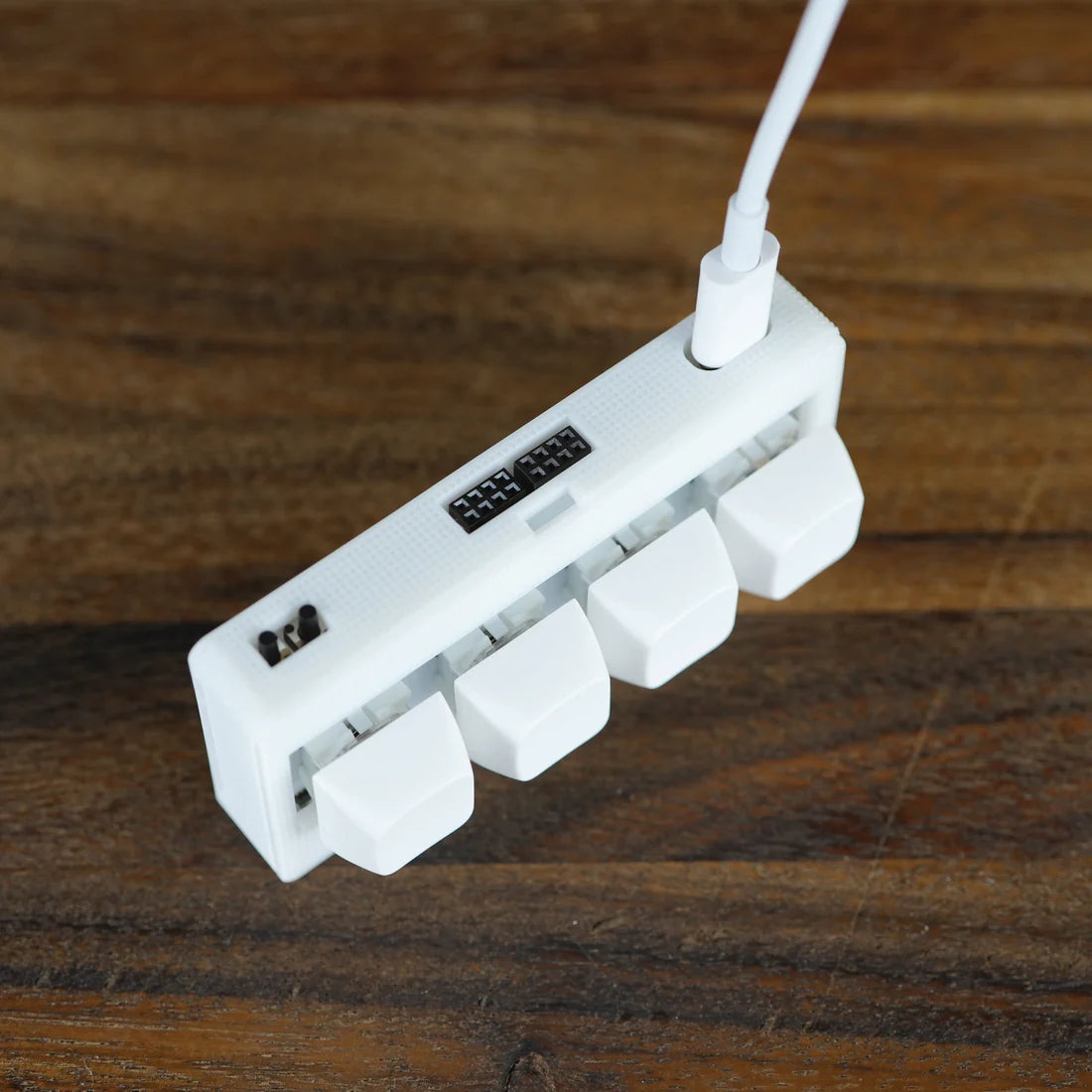

De BTN-1 wordt standaard gevoed via USB-C voor betrouwbare bekabelde werking. Met de optionele Battery Cap (apart verkrijgbaar) kun je het apparaat draadloos gebruiken met een oplaadbare batterij. Dankzij WiFi 2.4GHz en de ESP32 processor blijft het apparaat verbonden met je smart home systeem zonder extra hubs of bridges.

Batterij specificaties (Battery Cap en Batterij zijn niet inbegrepen):

• Connector type: PH 2.0
• Maximale afmetingen batterij: 80mm x 30mm x 8mm (belangrijk bij aanschaf batterij)
• Aanbevolen specificaties: 3.7V, 2800 mAh
• Batterijduur (schatting): Tot 1 jaar bij 4 activeringen per dag
• Opladen: Via USB-C poort van BTN-1 (ook met batterij aangesloten)
• Standby gedrag: ~10 seconden wake-up tijd na eerste knopdruk
• Multi-klik: Werkt alleen wanneer BTN-1 actief/wakker is

Let op bij batterij-gebruik: De BTN-1 gaat in slaapstand om batterij te sparen. Het duurt ongeveer 10 seconden voordat het apparaat wakker is na de eerste knopdruk. Multi-klik functionaliteit (dubbel/triple drukken) werkt alleen wanneer het apparaat al actief is. Voor installaties waar instant-response kritiek is, gebruik USB-C voeding.

16 programmeerbare acties via ESPHome

Elke van de vier knoppen ondersteunt vier verschillende actietypes:

1. Single press: Standaard actie (bijv. licht aan/uit)
2. Double press: Secundaire functie (bijv. scène activeren)
3. Triple press: Tertiaire functie (bijv. alles uit)
4. Long press (hold): Geavanceerde actie (bijv. timer starten, dimmen)

Dit resulteert in 16 unieke triggers die je in Home Assistant kunt configureren via de officiële Blueprint. De Blueprint maakt configuratie eenvoudig zonder YAML-kennis.

Blueprint & documentatie:

• Officiële Blueprint: https://wiki.apolloautomation.com/products/btn1/examples/blueprint/
• Complete documentatie: https://wiki.apolloautomation.com/products/btn1/
• Getting Started Guide: https://wiki.apolloautomation.com/products/btn1/setup/getting-started/

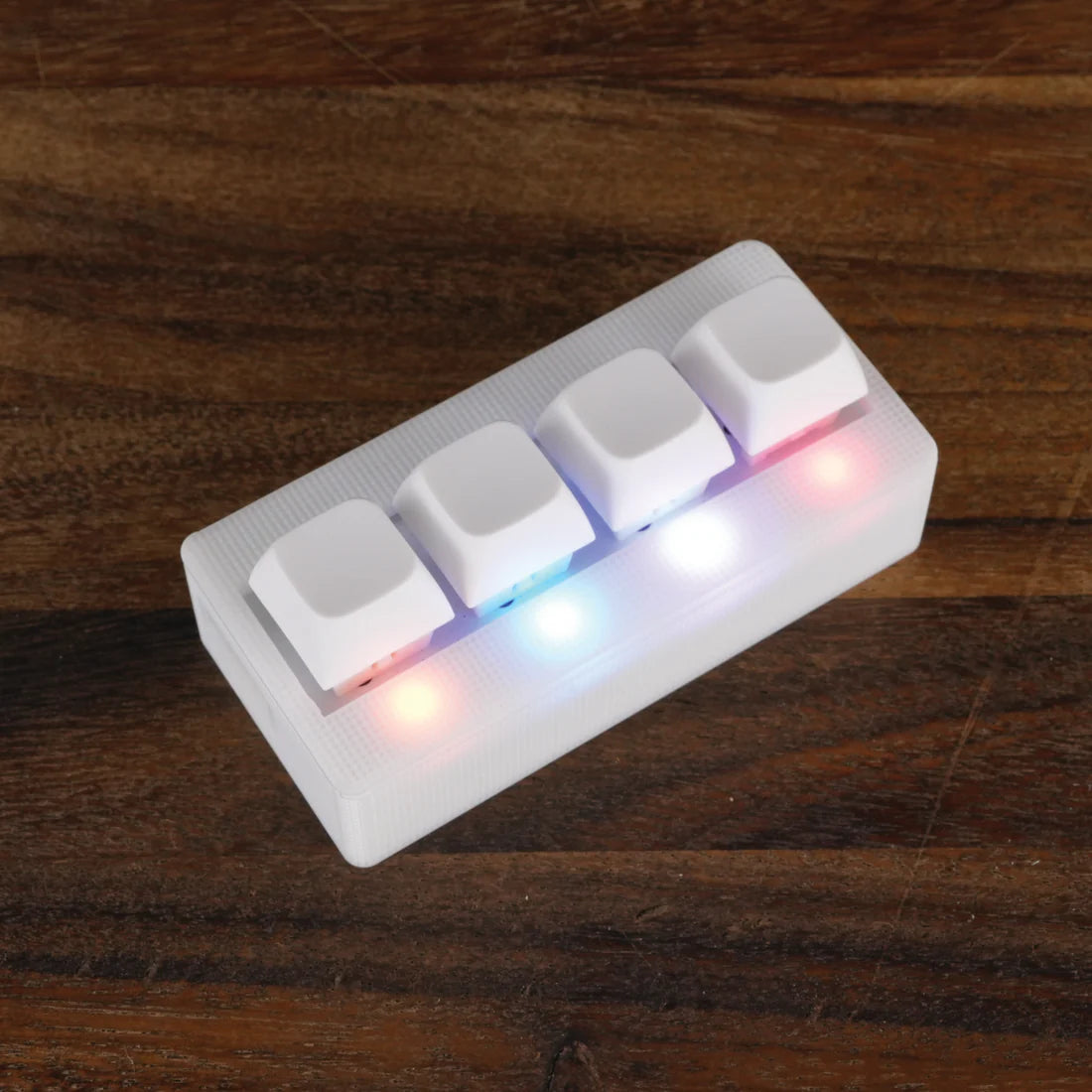

RGB LED feedback systeem

Het RGB LED-systeem biedt volledige visuele feedback:

• Individuele RGB LEDs onder elke knop (NeoPixels)
• Front indicator LEDs voor status
• Volledig programmeerbaar via Home Assistant
• Aanpasbare kleuren, helderheid en effecten
• Synchronisatie met automatiseringen

Toepassingen en gebruikersscenario's

Smart Home Controle:

• Activeer scènes met één druk (film-modus, slaap-routine)
• Bedien verlichting, thermostaat en rolluiken vanuit één punt
• Creëer complexe multi-step automatiseringen

Streaming & Content Creation:

• Bedien OBS, audio-mixers en scene switches tijdens livestreams
• Programmeer macro's voor veelgebruikte commando's
• Visuele feedback via RGB LEDs tijdens recording

Kantoor & Productiviteit:

• Snelkoppelingen voor veelgebruikte workflows
• Vergaderroom controle (presentatie-modus, verlichting)
• Focus-timer met LED-feedback

Technische specificaties

• Processor: ESP32-C6-MINI met WiFi 2.4GHz
• Knoppen: 4x hot-swappable mechanische switches (Cherry MX-compatibel)
• LEDs: RGB NeoPixels voor elke knop
• Voeding: USB-C (5V) of externe batterij via PH 2.0 connector (Battery Cap vereist)
• Aanbevolen batterij: 3.7V, 2800 mAh lithium-ion (Niet inbegrepen)
• Batterijduur (schatting): Tot 1 jaar bij ~4 presses/dag
• Batterij wake-up tijd: ~10 seconden vanuit slaapstand
• Batterij opladen: Via USB-C poort van BTN-1
• Connectiviteit: WiFi 2.4GHz
• Firmware: ESPHome (open-source) met OTA updates
• Integratie: Native Home Assistant via ESPHome
• Configuratie: Via officiële Blueprint of custom YAML

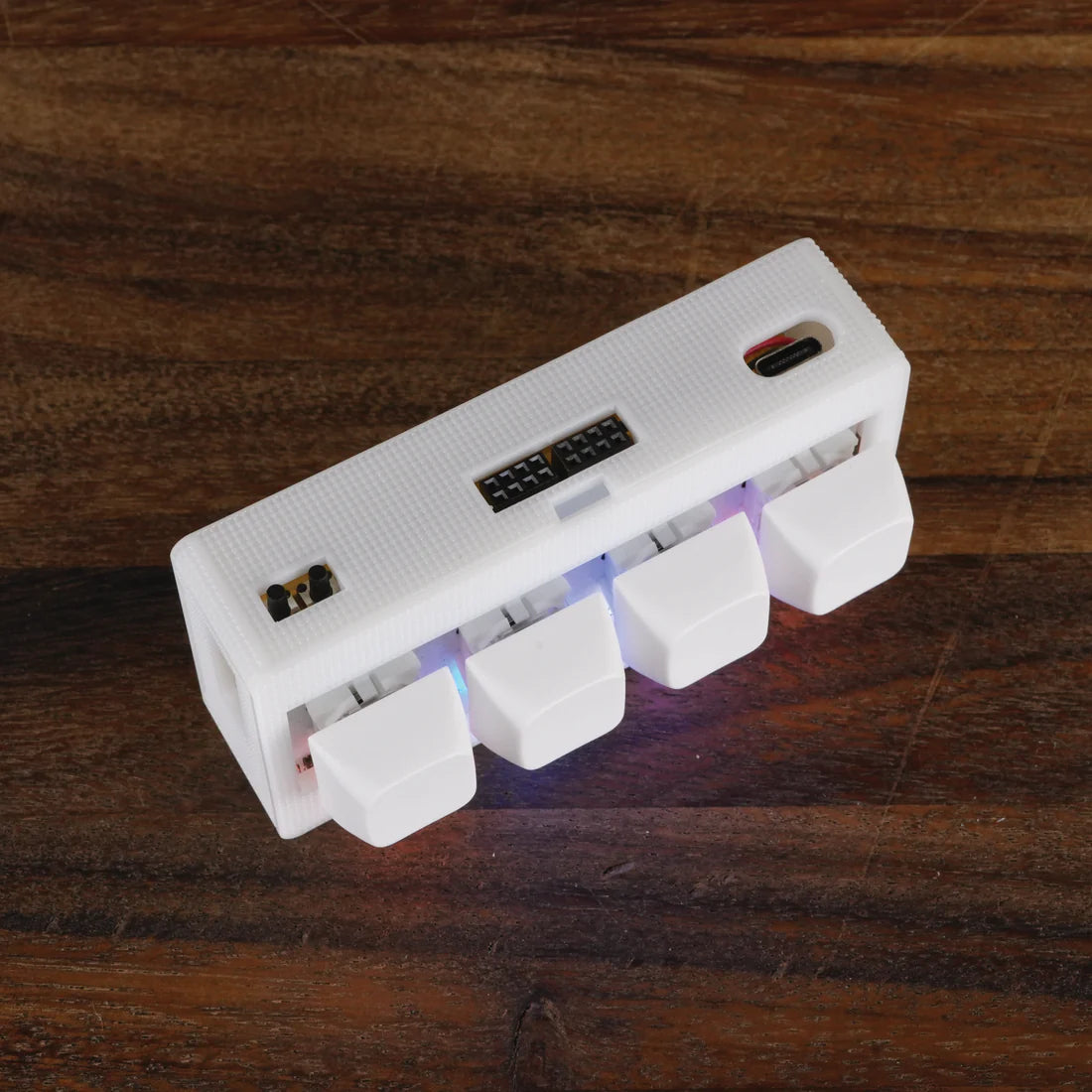

• Expansion ports: Mezzanine connectors voor toekomstige modules
• Buzzer: Ingebouwd voor audio-feedback
• Behuizing: Compact desktop formaat, modulair ontwerp

Compatibiliteit met Home Assistant en Homey

Home Assistant: De BTN-1 heeft uitstekende native ondersteuning via ESPHome. Configuratie gebeurt via de officiële Blueprint die beschikbaar is op de Apollo Wiki. Alle 12 actietypes (3 per knop) zijn direct beschikbaar als triggers. OTA firmware updates worden volledig ondersteund. De RGB LEDs zijn programmeerbaar via Home Assistant automatiseringen. ESPHome zorgt voor 100% lokale verwerking zonder cloud-afhankelijkheid.

Officiële resources:

• Blueprint: https://wiki.apolloautomation.com/products/btn1/examples/blueprint/
• Wiki: https://wiki.apolloautomation.com/products/btn1/

Homey: De BTN-1 heeft officiële ondersteuning via de Apollo Automation app in de Homey App Store. Installeer de Apollo Automation app op je Homey Pro en de BTN-1 wordt automatisch herkend en gekoppeld via WiFi. Alle knopfuncties (single, double, triple, long press) zijn direct beschikbaar als triggers in Homey flows. De RGB LED-controle en status-feedback werken native via de Apollo app.

• Apollo Automation App for Homey

Inhoud van de verpakking

• 1x BTN-1 Macro Deck (ESP32 controller)
• 4x Mechanische switches (geïnstalleerd, Cherry MX-compatibel)
• 4x Witte keycaps (standaard)
• 1x USB-C kabel
• Toegang tot Apollo Wiki en Discord community support

Veelgestelde vragen (FAQ)

Welke switches zitten standaard bij de BTN-1?

De BTN-1 wordt geleverd met witte mechanische switches die Cherry MX-compatibel zijn. Je kunt deze vervangen met elke Cherry MX-compatibele switch zonder soldeerwerk.

Zit er een batterij bij de Battery Cap add-on?

Nee, de Battery Cap wordt zonder batterij geleverd. Het is een add-on module die de BTN-1 voorbereidt voor batterij-gebruik. Je moet zelf een geschikte 3.7V lithium-ion batterij met PH 2.0 connector aanschaffen.

Wat zijn de batterij-specificaties als ik mijn eigen batterij wil gebruiken?

De BTN-1 gebruikt een PH 2.0 connector voor externe batterijen.
Maximale afmetingen: 80mm x 30mm x 8mm.
Aanbevolen specificaties: 3.7V, 2800 mAh lithium-ion voor optimale batterijduur (tot 1 jaar bij ~4 presses/dag).

Hoe werkt de sleep-functie met batterij?

Bij batterij-gebruik gaat de BTN-1 in slaapstand om energie te besparen. Het duurt ongeveer 10 seconden voordat het apparaat wakker is na de eerste knopdruk. Multi-button functionaliteit (dubbel/triple press) werkt alleen wanneer het apparaat actief is. Voor instant-response gebruik je USB-C voeding.

Kan ik de batterij opladen terwijl ik het apparaat gebruik?

Ja, de BTN-1 heeft onboard batterij-opladen via USB-C. Je kunt het apparaat blijven gebruiken tijdens het opladen.

Hoeveel acties kan ik per knop programmeren?

Elke knop ondersteunt 4 actietypes: single press, double press, triple press en long press (hold). Met 4 knoppen heb je 16 unieke triggers beschikbaar voor automatiseringen.

Hoe configureer ik de BTN-1 in Home Assistant?

Gebruik de officiële Blueprint van Apollo Automation: https://wiki.apolloautomation.com/products/btn1/examples/blueprint/. De Blueprint maakt configuratie eenvoudig zonder YAML-kennis.

Werkt de BTN-1 zonder internet?

Ja, dankzij lokale ESPHome integratie werkt de BTN-1 volledig lokaal binnen je netwerk. Geen cloud-verbinding vereist voor dagelijkse werking.

Welke uitbreidingen zijn nu beschikbaar?

Momenteel zijn de Battery Cap, Stand en diverse Keycap sets beschikbaar als officiële accessoires. Toekomstige attachments zoals E-ink displays en NFC readers zijn nog in ontwikkeling.

Hoe update ik de firmware?

Via Home Assistant kun je OTA (Over-the-Air) firmware updates installeren via de ESPHome integratie. Geen USB-verbinding nodig.

Kan ik custom automatiseringen maken buiten de Blueprint?

Ja, ESPHome ondersteunt volledige YAML-configuratie voor geavanceerde gebruikers. De Blueprint is een startpunt, maar je kunt alles aanpassen.

✅ slimhuisje.nl – jouw Apollo Automation specialist! Ontdek de kracht van lokale smart home controle met de BTN-1 Macro Deck.

Officiële documentatie: https://wiki.apolloautomation.com/products/btn1/
